數據提取及導入導出在CAD繪圖中十分常見。中望CAD機械版輔助功能中的【批量數據提取】功能可以在不打開DWG文件的情況下，將圖紙中的標題欄和明細表的內容進行批量提取，以供后續繪圖的再次利用，幫助節省了大量時間。

一.數據的輸出方式

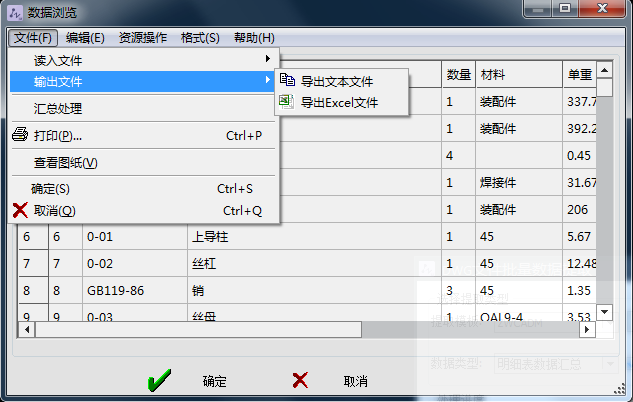

提取出的數據,設計師可按照兩種方式進行外部的輸出，第一種是txt文本的輸出，另一種是EXCEL的輸出，如下圖1：

圖1/中望CAD機械版可將數據導出為文本文件或Excel文件

EXCEL文件導出設計師們比較熟悉，就是將所提取的數據進行匯總，輸出外部文件，以表格的形式顯示在EXCEL中，非常直觀明了。但文本文件有什么作用呢？其優點就是可將提取匯總的文件輸出到軟件中，作為DWG文件進行保存。

二.數據如何作為DWG圖元直接使用

如果想將這些匯總的數據作為DWG圖元直接應用的話，則還需通過【超級卡片】功能和數據匯總功能進行銜接。

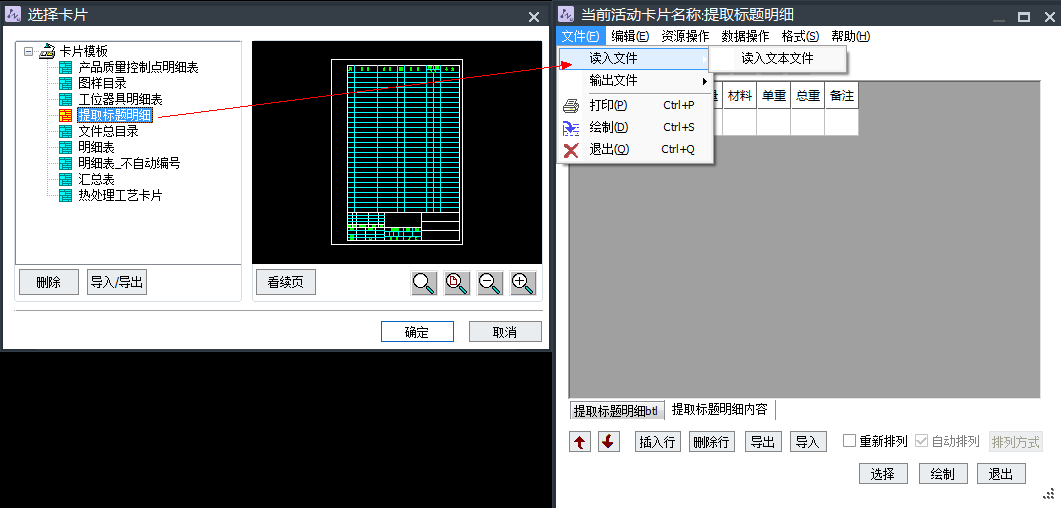

以直接導出txt文本為例，操作如下：點擊中望CAD機械版報表工具中的【超級卡片】功能，選擇一個需要匯總數據的表格模板，然后通過表格模板中的數據導入功能，將txt文本進行輸入，如下圖2：

圖2/中望CAD機械版讀入文本文件

在超級卡片中，可以讀取txt文本文件進行數據的導入，然后將所有數據在中望CAD機械版軟件中生成，如下圖：

圖3/中望CAD機械版批量生成數據

通過中望CAD機械版的【批量數據提取】和【超級卡片】?jī)蓚€(gè)功能的組合運用，設計師可以快速實現數據的匯總，還可將數據通過txt文本的方式直接在CAD軟件中生成所需要的表格數據。
