負荷計算是暖通空調專業設計中的重要內容，需要計算整個工程中的熱負荷和冷負荷，工作量巨大，如果設計師人工計算需花費很多的時間和精力。中望CAD水暖電中的負荷計算功能則可以為設計師提供快速準確、符合規范的負荷計算，提高CAD設計繪圖的質量和效率。

步驟1.標注房間信息

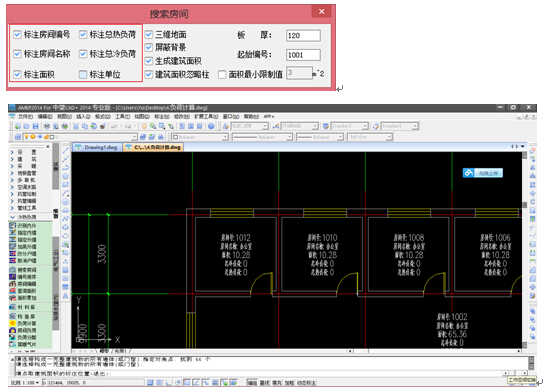

打開一張圖紙，通過【搜索房間】將房間名稱、編號、負荷等都標注好。以便于接下來的負荷計算。


步驟2.設置參數

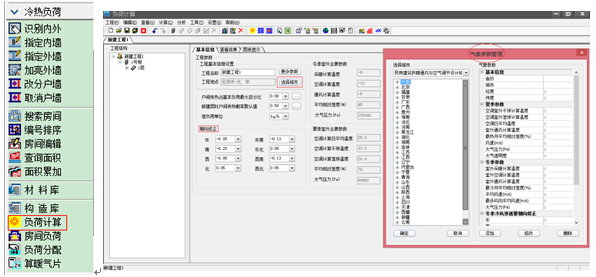

點擊冷熱負荷里的【負荷計算】，進入負荷計算的界面，可以看到工程的基本信息。

中望CAD水暖電可以根據實際情況進行氣象參數管理，以及修改工程朝向，智能化計算，使得計算結果貼合實際。


步驟3.提取房間設置

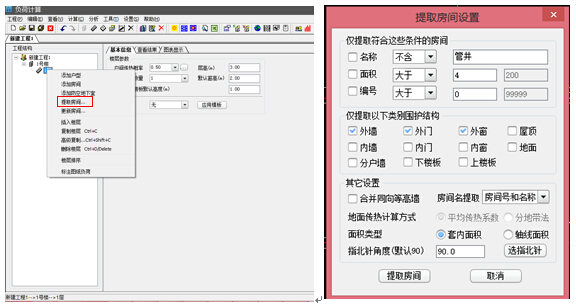

設置完成后，鼠標右鍵，點擊“提取房間”調出提取房間設置的對話框。設置完成后，提取房間選擇需要進行計算的房間。


當然，在進行負荷計算中還需要考慮到很多別的因素，如人體，外墻，門窗，食物等等，所以設計師需要手動添加所需要的內容。

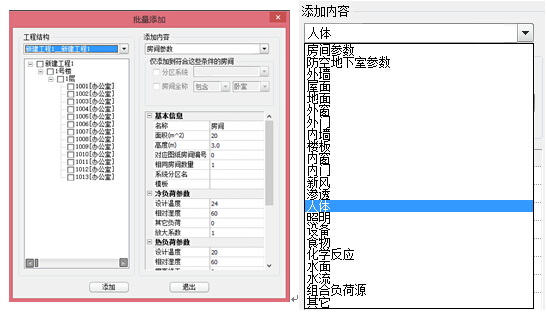

在大的工程項目中，添加房間的內容信息浪費了設計師大量時間。對此，中望CAD水暖電的批量添加功能就可以減少這類不必要的重復工作。設計師只需點擊“編輯”-“批量添加”，添加所需要的內容即可。


步驟4.負荷計算

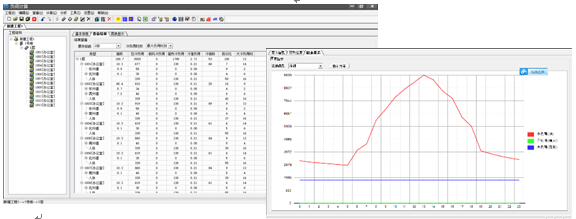

完成所有的添加之后，點擊“計算”，選擇計算模式和冷負荷的算法，選擇完成后可以預覽到計算結果，計算結果頁可以通過圖表的形式顯示。


步驟5.標注圖紙

點擊“工具”-“標注房間負荷”，軟件就會自動將計算結果標注到圖紙中，如下圖。

步驟6.出計算書

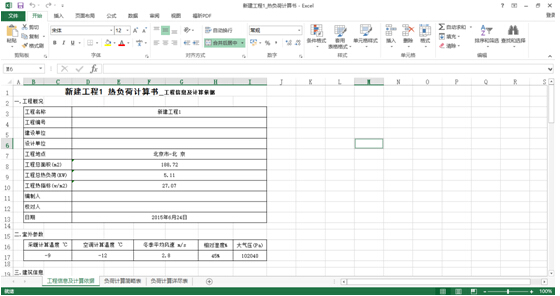

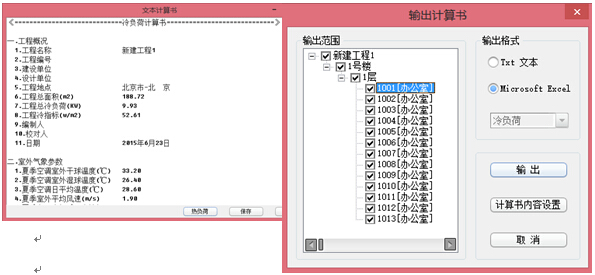

通過“計算”中的“快速查看結果”或者“出計算書”，可以將計算輸出到excel格式。



小結：中望CAD水暖電中的負荷計算功能智能易操作，且計算結果精確，符合行業的規范要求，能夠大幅度簡化暖通空調設計師在進行負荷計算時的操作步驟，提高CAD繪圖設計效率。
