前不久，中望CAD 2017正式對外發布，極大地滿足了國內外企業用戶及設計師對先進國產CAD軟件技術的應用需求。除了新增多段線夾點編輯、條形碼/二維碼工具、支持Windows、mac、Linux系統等功能之外，中望CAD 2017還將備受用戶好評的中望批量打印專業插件整合到該版本之上，成為軟件本身的常規功能，從而讓用戶打印大量圖紙文件的現實需求更好地得到解決和滿足。

相比其他軟件的打印功能，中望CAD 2017的“批量打印”更加便捷高效，可一次性打印一個圖形文件中所包含的多張圖紙，并且支持通過圖層，圖框，散線三種形式選擇圖框形式。用戶通過該功能可以直接對圖紙文件進行大批量打印或者打印為單獨的DWG，有效減少重復性工作，大幅度提升出圖速度。

一、多圖紙打印更便捷

中望CAD2017的批量打印功能支持識別多種類型的圖框，如圖層、圖塊、散線，而且支持多種格式的打印輸出，如PDF、JPEG、BMP、PLT等。設計師在打印設置中可以自動調整圖紙方向，選擇是否旋轉、打印比例等。盡管傳統的打印也能夠?qū)崿F(xiàn)最后的效果，但是具體的操作卻十分繁瑣。

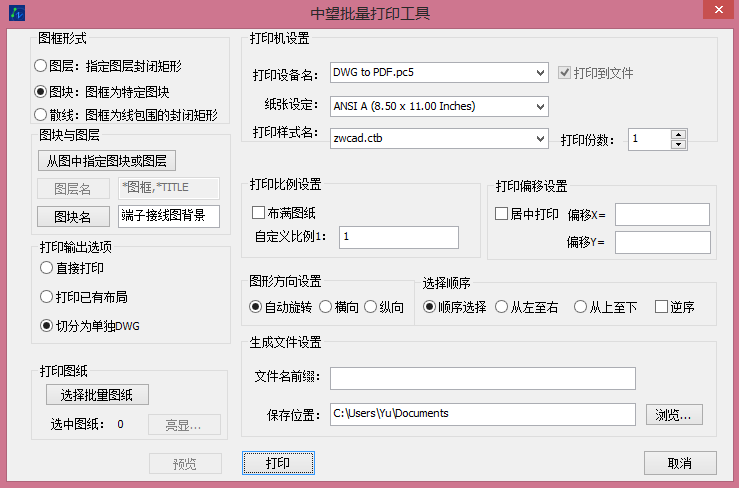

圖/中望CAD2017的批量打印功能操作界面

相比之下，中望CAD2017的批量打印功能則是事半功倍。設計師只需通過選擇圖框為特定圖塊，并從圖中指定圖塊，選擇好所有需要打印的圖紙，然后點擊“亮顯”按鈕即可查看選擇到需要批量打印的圖框，從而有利于確保打印的準確性。

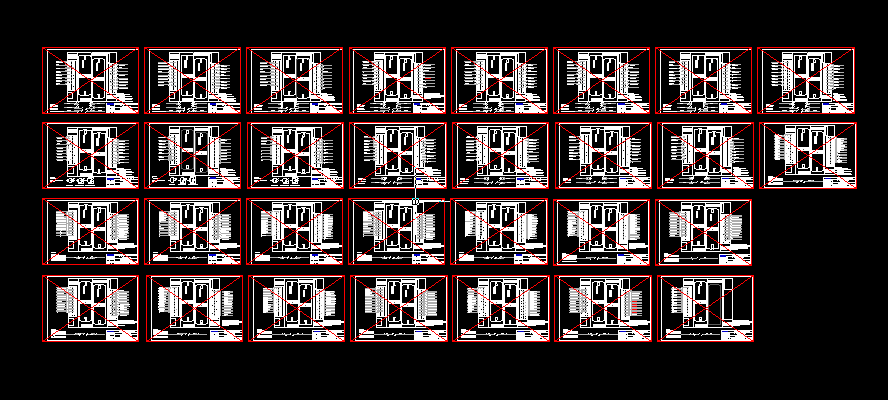

圖/設計師可查看需批量打印的圖紙文件

二、批量圖紙分圖，讓繪圖更簡單

中望CAD2017的批量打印功能給用戶帶來的便捷性還體現在可以將每個DWG文件中多張圖紙分解成多個獨立的 DWG 文件。用戶選擇好圖紙和保存路徑，軟件便能自動將圖紙分圖，效果如下圖所示?？梢哉f，批量打印功能高度智能化，徹底避免了設計師手動分圖的操作，不僅效率更高，且不容易出現重復分圖的錯誤。

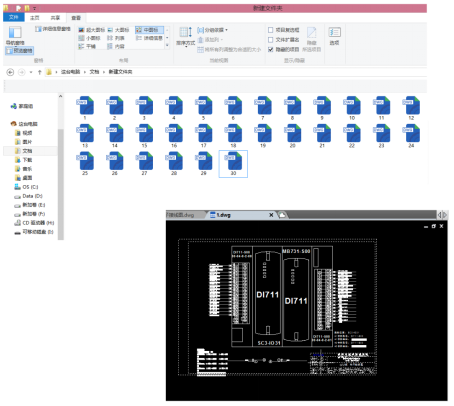

圖/中望CAD2017的批量打印功能自動分圖

小結：打印在設計師的設計繪圖中必不可少。如今，在一個DWG文件中，涉及到多張圖紙需要打印時，設計師可應用中望CAD2017的批量打印功能來快速完成全部圖紙的打印。這一功能不需要設計師重復進行繁瑣的打印設置步驟，能夠大幅度提高打印效率。
