眾所周知，CAD設計制圖中經常會根據需要繪制各種各樣的表格，常見的如明細表、工序卡、匯總表等。大多數CAD軟件早期的版本中沒有正規的表格功能，設計師只能利用直線和文字功能手動繪制表格。由于這些手工繪制而成的圖形對象不具備表格屬性，雖然可以在CAD軟件中正常使用，但設計師卻無法將這類表格導出并加以利用。

中望CAD新近發布的2017版本，就增加了手繪表格導出功能，這讓各類表格的導出變得十分便捷。更重要的是，該功能的使用方法非常簡單。設計師只需依據系統提示選擇需要導出的表格對象，并設定好縮放倍數和保存路徑后，就可以保存為excel文件。設計師可以在excel里對表格進行任意的編輯。需要注意的是，選擇表格導出對象的時候要注意選擇齊全，因?yàn)槌绦蚴歉鶕?jù)直線的范圍來界定表格框內的文字內容，如果部分直線沒有選中，則會出現導出表格的文字內容發生合并的現象。


圖/中望CAD2017手繪表格導出菜單

另一方面，中望CAD 2017該功能的實際導出效果完全符合行業應用要求和標準，即使是表格內容合并，軟件對此的處理也非常到位，能夠有效保證excel表格和原CAD圖紙中的表格形式一致。導出過程順暢、速度非?？欤瑒t是該功能的重要特點之一。

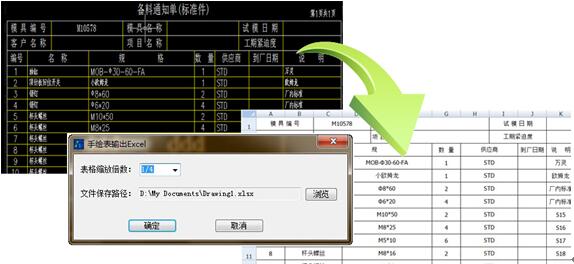

圖/中望CAD手繪表格導出效果截圖

目前，中望CAD 2017等一些較新版本的CAD軟件均帶有表格對象功能，設計師使用該功能制作完成的表格和excel表格的使用方式十分相似，可以自由設置行列距、表格合并等等，生成的表格是一個整體對象，每個表格框里都可編輯文字。值得一提的是，設計師還可以用相應的表格輸出命令（TABLEEXPORT），將這種表格輸出為excel格式，使兩者更為匹配。

綜上所述，設計師在設計繪圖過程中，如需繪制表格，可應用CAD里的表格功能，其操作方式更貼近excel。而一些老舊的CAD圖紙中的表格，通常是使用“直線+文字”的方式繪制而成，更換為新的表格對象操作起來非常繁瑣，輸出表格也需花費大量的時間和精力。如今，應用中望CAD 2017的手繪表格導出功能，可以輕松將此類表格進行輸出，有效減少工作量，提供設計效率。
