CAD設計繪圖過程中，設計師需要進行渲染才能表現出產品模型的真實感。在最新的中望CAD2017版本中，渲染功能增強了軟件在三維設計方面的表現能力，可在三維模型上增加材質特性和設置燈光照明，以得到更接近真實效果的渲染圖，并且支持從不同設計角度查看三維模型效果，有助于提高設計質量。


圖1：中望CAD中模型和渲染效果圖實例

通常情況下，設計師完成建模設計之后就可以開始渲染。中望CAD2017的渲染操作非常便捷，設計師無需復雜的操作或者設置就能夠得到符合要求的效果圖。為三維對象附上材質是渲染的第一個環節，中望CAD渲染的“材質”是根據圖層來進行賦予的，也就是說每個圖層只能賦予一種材質，同一圖層的圖形對象材質都是相同的。因此，根據這一特性，設計師需要把三維對象按材質劃分圖層，然后對圖層指定材質。目前，中望CAD渲染功能的材質庫中提供有多種已設定的材質供選擇，例如常見的木材、金屬、紡織品等。同時， 中望CAD還支持自定義，設計師可以將自己的材質貼圖加進來，設置透明度、反射等屬性，從而達到設計要求，后續可直接選用。

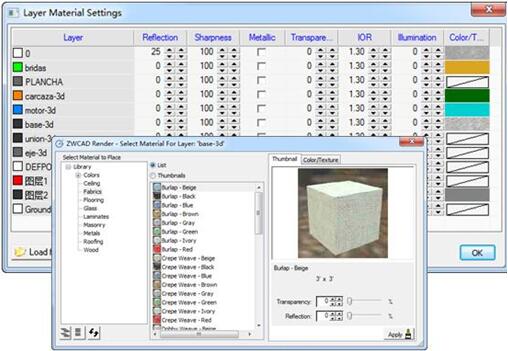

圖2：中望CAD渲染功能的材質設置

燈光設置是渲染的另一重要環節。如果渲染要求不高，設計師可直接跳過這一步進行最后的渲染，并可以在此過程中選擇一些特定的燈光環境。目前，中望CAD2017的燈光設置選項中，提供有點光源和有向光源兩種。設計師可以根據實際需要和要求快速設置光源大小、強度、角度等。需要注意的是，設計師無法對已設定的光源進行修改操作。

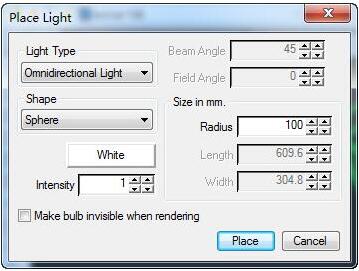

圖3：中望CAD渲染功能的燈光設置

在渲染環節，中望CAD提供包括室外、室內、陽光開關在內的多個默認場景供選擇使用，渲染的視圖范圍和角度與CAD模型視口的顯示相一致。如果需要預覽渲染效果，建議以最小的圖片大小來渲染，這樣可以節省計算機耗費在渲染上的時間。基本上，使用默認最小的渲染效果就可以判斷之前的材質和燈光設置是否合適。在進行調整后，最終出圖再選擇需要的圖形大小。

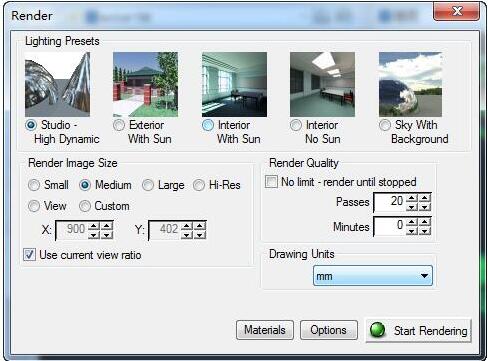

圖4：中望CAD渲染對話框

小結：中望CAD2017的渲染功能，是基于二維場景來創建三維圖像，通過使用光源、材質和環境設置為幾何圖形著色，以便設計師更好地完成和檢驗設計創意。通過該功能，設計師可以快速地獲得準確的工程圖或者和效果圖，提高工作效率。
