園林景觀設計的圖紙，通常包含很多不規則的地被區域，用于種植不同的植被。這些地被區域一般是由一條或多條線段組成的封閉圖形。一些設計單位為了使圖面美觀易懂，在地被區域內增加填充圖案，使用不同的圖案代表不同的植被。

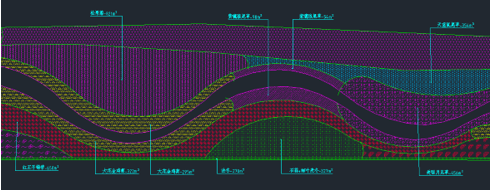

通常情況下，地被區域由設計師根據實際地形與景觀規劃繪制完成。為了方便后續的施工以及統計工程預算，設計師需要將每個地被區域的面積標注出來，并匯總為地被面積統計表。而常規的CAD平臺軟件沒有提供對封閉區域標注面積的功能，設計師只能通過創建面域、填充、生成封閉多段線等方式，間接找到封閉區域的面積，并一一標注出來，再將所有面積標注進行人工統計與匯總，繪制出Excel表格。這種手動的繪圖方式不僅費時費力，還可能存在標注失誤、統計出錯等風險。針對設計師在實際繪圖所面臨的這一問題，中望景園提供了地被面積標注與統計功能，能夠幫助設計師大幅度提高地被面積標注與統計的效率和準確性。

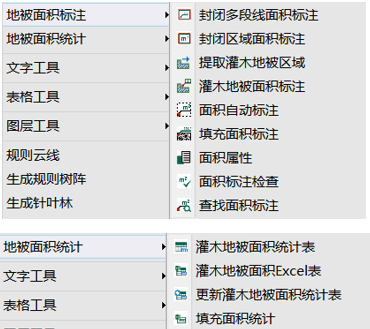

為滿足不同設計單位的繪圖特點，針對不同的地被填充區域，中望景園提供了多種方式的面積標注功能，如封閉多段線面積標注、封閉區域面積標注、灌木地被面積標注、填充面積標注、面積自動標注以及名稱標注等，可大幅度減輕設計師繁瑣的標注工作。值得一提的是，中望景園還支持對已經創建的標注進行檢查與更正，避免數據出錯。

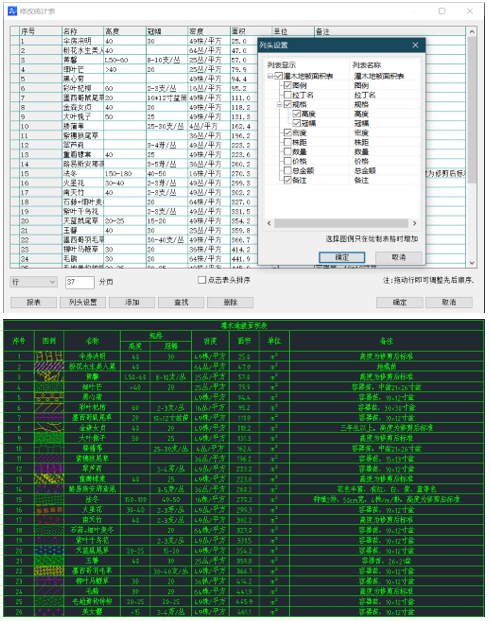

另一方面，中望景園支持一鍵生成灌木地被面積表，能夠快速準確地完成繁瑣的統計工作。如果圖紙出現修改和變更，軟件支持對已有統計表進行數據更新。設計師只需雙擊統計表即可進行快速編輯，包括刪除表行、拖動排序、設置列頭顯示信息等。統計表支持導出Excel文件。
小結：中望景園提供的地被區域面積標注與統計功能，可以節約設計師50%以上的工作時間，并且能保證統計的準確性，極大提高了繪圖效率和質量。
