機械圖紙中，粗糙度符號幾乎是每張零件圖的標配。但很多工程師都遇到過這樣一個尷尬：軟件默認的粗糙度文字高度是3.5，可公司標準、客戶要求或者打印出來的效果，偏偏需要更大或更小的字。結果就是每標注一處，就要手動改一次字高。一張圖紙幾十個粗糙度，重復操作讓人煩躁，還容易漏改導致圖紙不規范。更麻煩的是，下次新建圖紙，一切又回到原點。這個問題不解決，不僅影響出圖效率，更讓圖紙看起來不專業。其實，無論是想一次性修改全局默認值，還是只調整當前某個標注，都有直接的辦法，不需要每次重復勞動。接下來讓我們一起看看吧。
問題描述：
機械版中的粗糙度符號，默認文字高度為3.5，如何修改默認字體高度？
解決方案：
·對系統設置修改
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

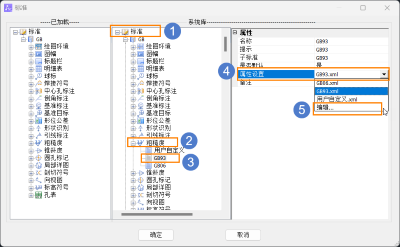

2.在【系統庫】下，找到當前標準的【粗糙度】，在【屬性設置】中點擊【編輯】；

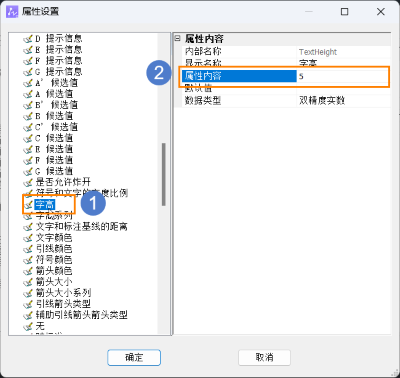

3.在彈出的屬性設置對話框中，將【字高】的【屬性內容】改為需要的字體高度數值；

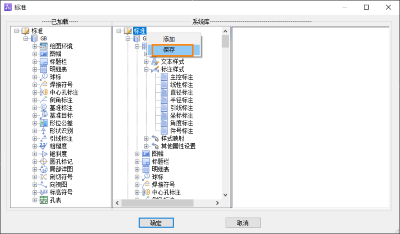

4.右鍵單擊當前標準，在彈出菜單中點擊【保存】，完成修改，新建圖紙時就可以使用改好的設置了。
·對單個標注修改

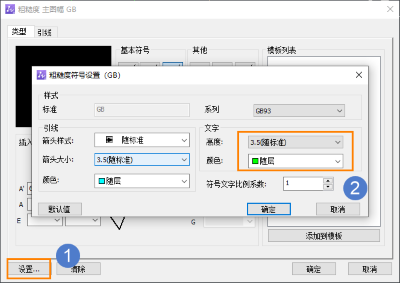

雙擊粗糙度，進入編輯對話框，點擊【設置】，可以對粗糙度文字和引線樣式進行更改。
以上就是本文的全部內容，希望對小伙伴們有所幫助。感謝小伙伴們的耐心閱讀和支持。
