CAD機械版標題欄/明細表/技術要求出現文字亂碼怎么辦
機械設計圖紙中，標題欄、明細表、技術要求區域突然變成一堆“亂碼”或“問號”？圖紙打開后，本該顯示漢字、數字或符號的地方，卻顯示為奇怪的字符——這種情況并不少見。別著急，這通常是xml文件格式問題導致的。本文提供兩個詳細解決方案，幫您快速恢復正常顯示。
問題描述：

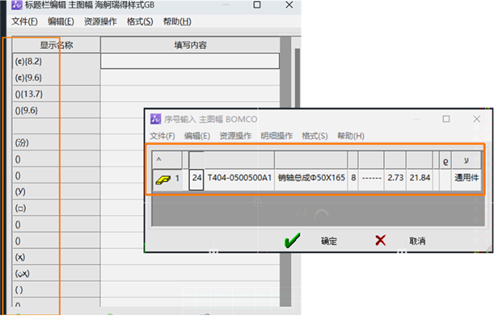

標題欄或者明細表打開后，發現對話框中表頭內容亂碼，該如何恢復？
原因分析：
中望CAD2024機械版及以上版本，環境設置文件xml的保存格式必需為utf-8，否則會出現截圖所示亂碼。

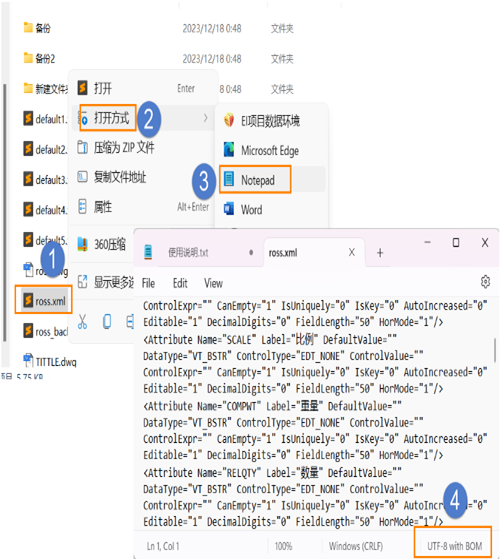

關于xml文件的格式查詢，可以鼠標右鍵點擊xml文件，打開方式選擇記事本，打開后右下角會顯示文件格式。
解決方案：
將機械配置文件xml轉換為UTF-8格式。
方法一：

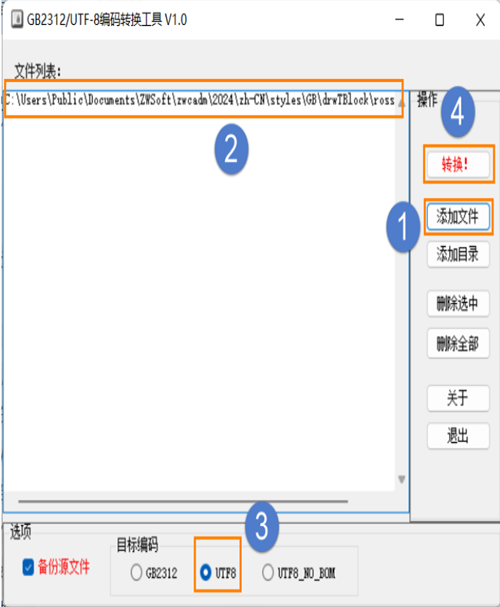

1.下載并運行文件編碼格式轉換工具.exe；
2.點擊【添加文件】，選擇需要轉換的xml文件，設置好目標編碼為【UTF8】，然后點擊轉換；

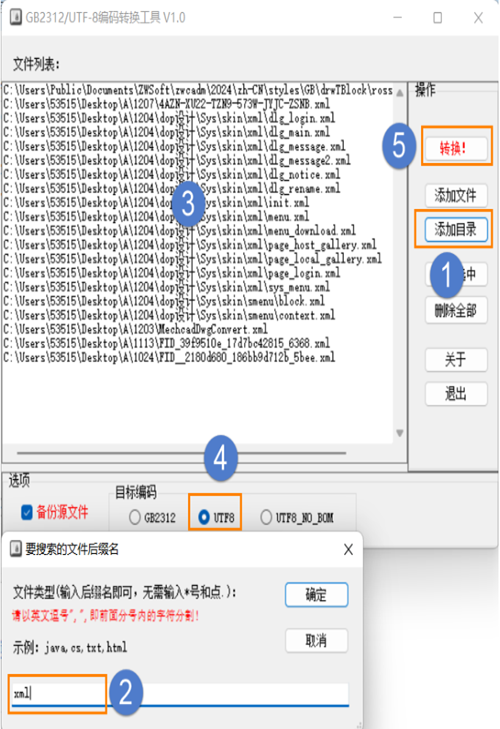

3.也可以對整個文件夾里的xml文件進行批量轉換操作：先【添加目錄】，選擇文件夾，將要搜索的文件后綴名一欄里填寫“xml”，此時文件列表里會顯示選中文件夾里所有xml文件，設置好目標編碼為【UTF8】，點擊轉換。
方法二：

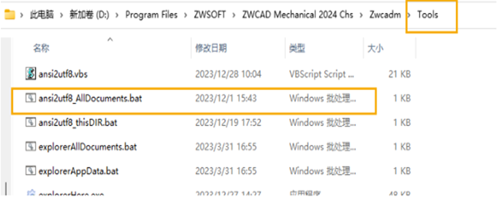

在中望CAD機械安裝目錄下【C:\Program Files\ZWSOFT\ZWCAD Mechanical **** Chs\Zwcadm\Tools】找到【ansi2utf8_AllDocuments.bat】，雙擊運行即可。
以上就是本文的全部內容，希望對小伙伴們有幫助，有任何問題歡迎在評論區留言，更多的CAD教程內容敬請關注。
