怎樣調整CAD機械版變更履歷的樣式？

在使用CAD機械版繪制圖紙時，變更履歷是記錄圖紙每一次修改內容的重要表格，直接體現了圖紙的版本演替過程。然而，很多企業都有自己專用的圖框和表格樣式，默認的變更履歷表頭（如“版本”“日期”“修改內容”“設計人”等）以及表體的字體、列寬、是否有序號等，可能并不符合公司內部標準。如果每次出圖都要手動調整表格，既麻煩又容易出錯。其實，CAD機械版允許用戶直接修改變更履歷的模板文件，只需一次設置，后續所有圖紙的變更履歷就會自動套用你想要的樣式。具體該怎么操作呢？讓我們一起來看看吧！

問題描述：

CAD機械版如何修改變更履歷的樣式？怎樣調整CAD機械版變更履歷的樣式？

步驟指引：

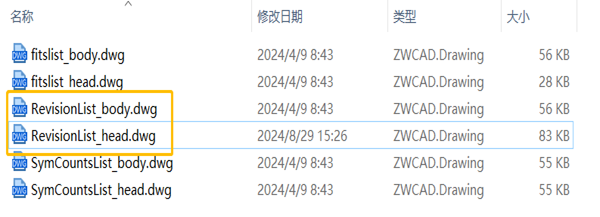

1.變更履歷的文件位置如下：

【C:\Users\Public\Documents\ZWSoft\zwcadm\2025\zh-CN\FixedStyles\UserData】

表頭文件為【RevisionList_head.dwg】，表體文件為【RevisionList_body.dwg】；怎樣調整CAD機械版變更履歷的樣式？

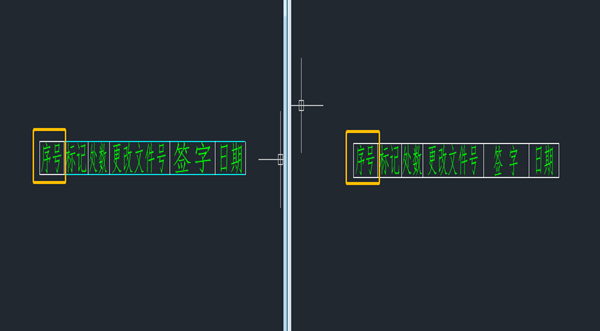

2.分別打開表頭和表體文件，修改為自己想要的樣式。如在前面新增序號；怎樣調整CAD機械版變更履歷的樣式？

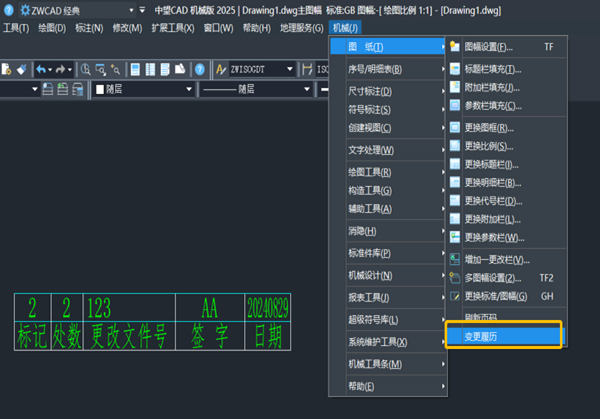

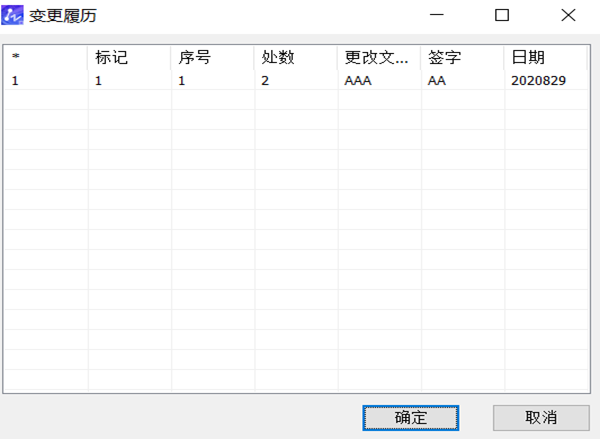

3.點擊菜單【機械-圖紙-變更履歷】填寫相關內容；怎樣調整CAD機械版變更履歷的樣式？

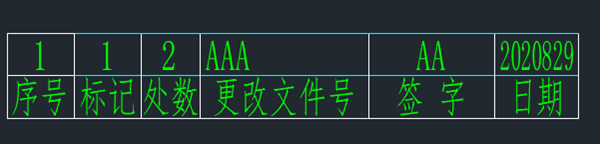

4.顯示如下圖所示；怎樣調整CAD機械版變更履歷的樣式？

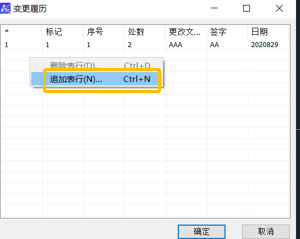

5.如需增加表行可再次點擊【機械-圖紙-變更履歷】，然后點擊鼠標右鍵，選追加表行;怎樣調整CAD機械版變更履歷的樣式？

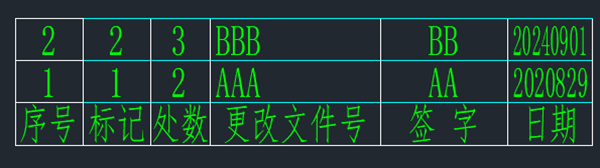

6.填寫完畢后點擊【確定】，顯示如下。怎樣調整CAD機械版變更履歷的樣式？

通過直接編輯 RevisionList_head.dwg 和 RevisionList_body.dwg 兩個模板文件，你就可以輕松打造出完全符合企業標準的變更履歷樣式。一次修改，長期受益，后續所有圖紙的變更履歷都會自動使用你定制的樣式。如果在操作中找不到文件路徑，或修改后樣式?jīng)]有生效，歡迎在評論區留言，我們會盡力幫你排查。希望這篇文章能幫你在出圖時更加得心應手！
