怎么在CAD機械版修改圖框頁邊距？
在使用CAD機械版繪制圖紙時，圖框的頁邊距往往決定了標題欄、明細表等內容的排版位置。默認的頁邊距可能不符合公司的出圖規范，或者放不下你自定義的標題欄內容。很多小伙伴不知道圖框邊距到底在哪里改，其實只要兩步：先編輯圖框模板文件，再在樣式配置里調整數值。具體怎么操作？讓我們一起來看看吧！
問題描述：

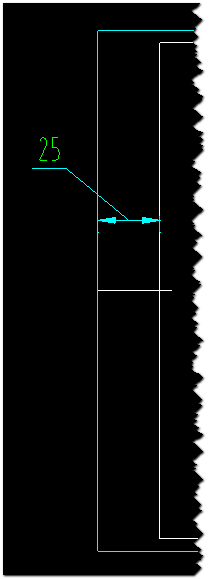

如圖，如何對圖框頁邊距進行修改？
步驟指引：
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令）；

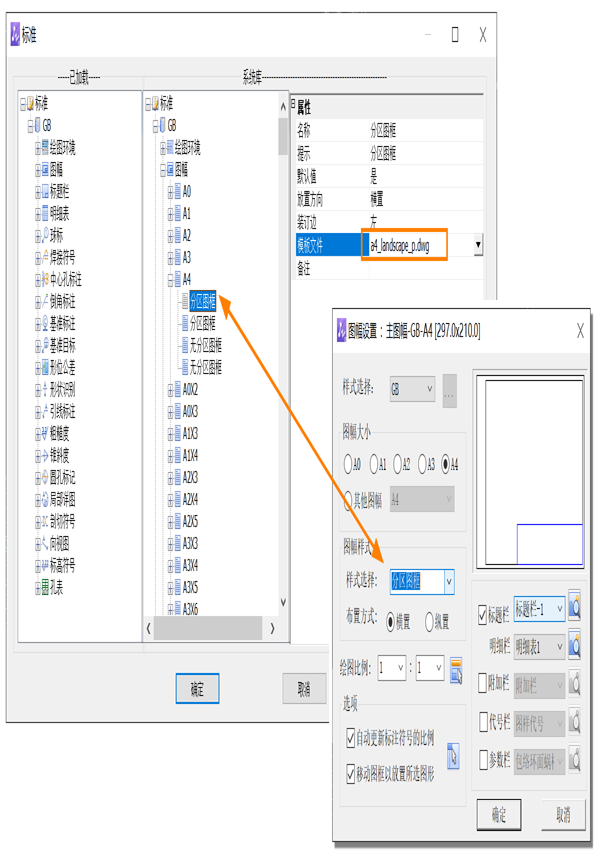

2.在【系統庫】中的【圖幅】中，選擇需要修改的圖框樣式，找到對應的dwg文件名稱；

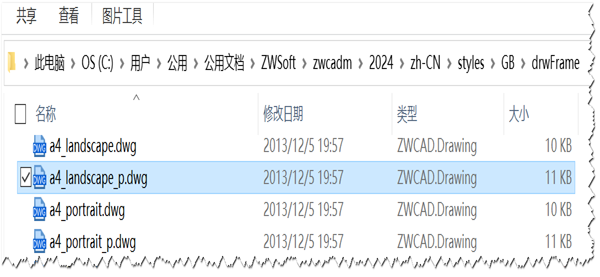

3.在CAD機械版模板資源路徑下
【C:\Users\Public\Documents\ZWSoft\zwcadm\****\zh-CN\styles\GB\drwFrame】找到此文件；
4.用CAD打開，將圖形進行編輯，以符合預定要求；

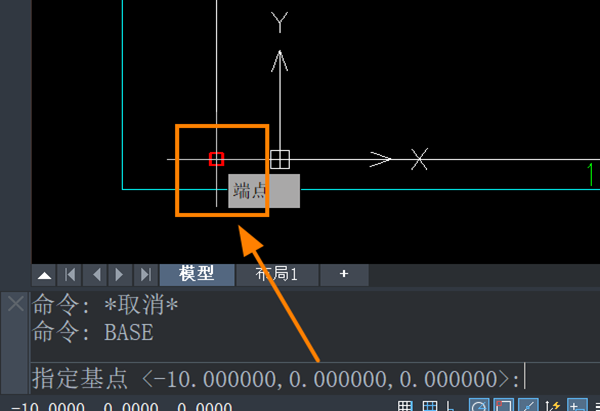

5.執行【base】命令，指定基點位置為內框左下角點，保存此文件；

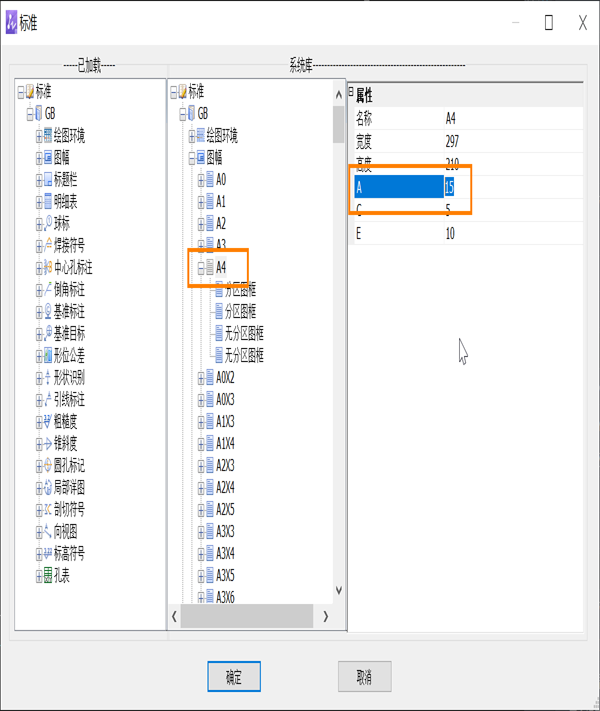

6.參照步驟1，在【樣式配置】界面內，修改圖框?qū)傩缘捻?yè)邊距數值，點擊【確定】保存，完成圖框頁邊距的樣式修改。

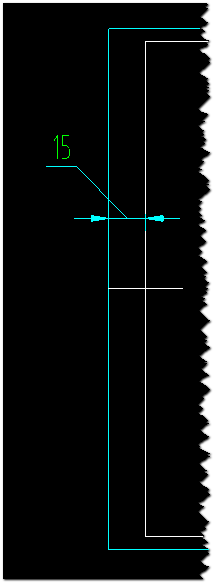

修改完成后，新建一張圖紙就能看到新的頁邊距效果了。如果在操作中找不到對應的圖框文件，或者修改后邊距沒有生效，歡迎在評論區留言，我們會盡力幫你排查。希望這篇指引能讓你的圖框設置更貼合需求！
