CAD機械版怎么把粗糙度標準從93版本切換為06版本

在機械制圖中，粗糙度標注的國標版本經歷了從GB/T 131-93到GB/T 131-2006的更新。新版標準在符號形式、參數標注等方面有了調整。如果你在使用CAD機械版時，發現軟件默認的粗糙度標準還是93版，而企業規范或個人習慣需要使用06版，那么只需在樣式配置中簡單切換一下即可。下面我們就來看看具體的操作步驟。

問題描述：

CAD機械版中粗糙度默認標準為93版，如何切換為06版呢？

步驟指引：

  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

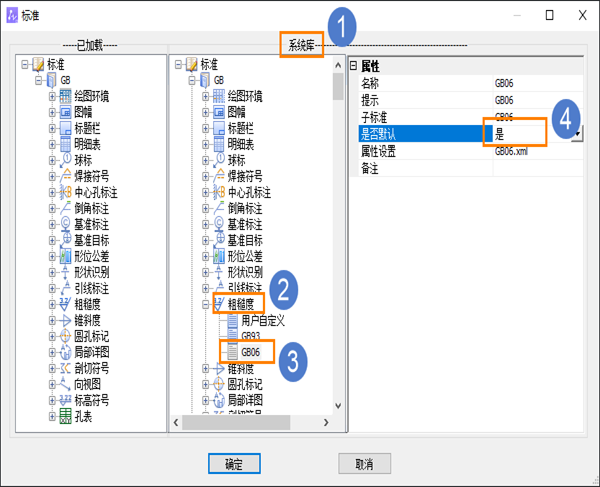

  2. 在【系統庫】中，選擇當前使用的【粗糙度】標準，將【GB06】中的【是否默認】選擇為【是】；CAD機械版怎么把粗糙度標準從93版本切換為06版本

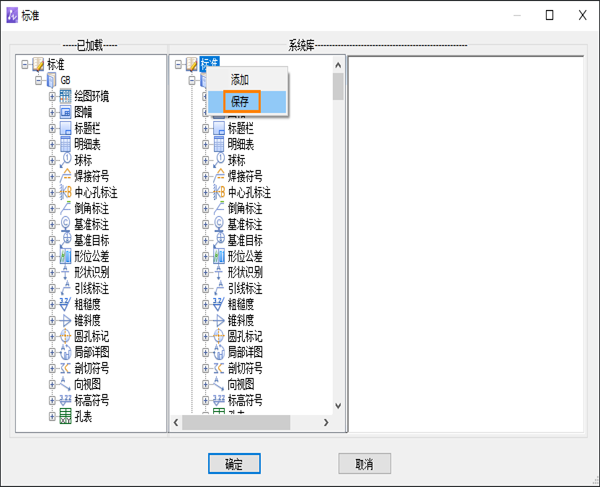

  3. 在【標準】上右鍵，點擊【保存】，完成設置。之后新建圖紙即可用修改后的配置。CAD機械版怎么把粗糙度標準從93版本切換為06版本

完成上述設置后，新建圖紙時插入的粗糙度符號就會按照06版標準顯示。需要注意的是，該修改只對新建圖紙生效，已存在的舊圖紙需手動更新或重新生成。如果在切換后遇到符號顯示異常，可以檢查是否保存了標準配置。操作中有任何問題，歡迎在評論區留言交流！
