CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

在日常出圖工作中，保存圖紙時手動輸入文件名不僅費時，還容易出現名稱與標題欄信息不一致的情況。如果能將標題欄中的“圖樣名稱”和“圖樣代號”自動提取為文件名，豈不是省心又規范？其實，CAD機械版2025及以上版本內置了這項功能，只需簡單幾步配置，就能讓軟件在保存時自動按標題欄內容命名。此外，還支持批量對已有圖紙進行重命名，大大提升圖紙管理效率。具體怎么設置？讓我們一起來看看吧！

問題描述：

如何在保存圖紙時，文件名自動獲取標題欄中的部分字段內容？

步驟指引：

CAD機械版2025及以上版本具有此功能。

下面以保存圖紙時，獲取圖紙標題欄中圖樣名稱和圖樣代號作為文件名保存，作為案例進行說明。

1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框;

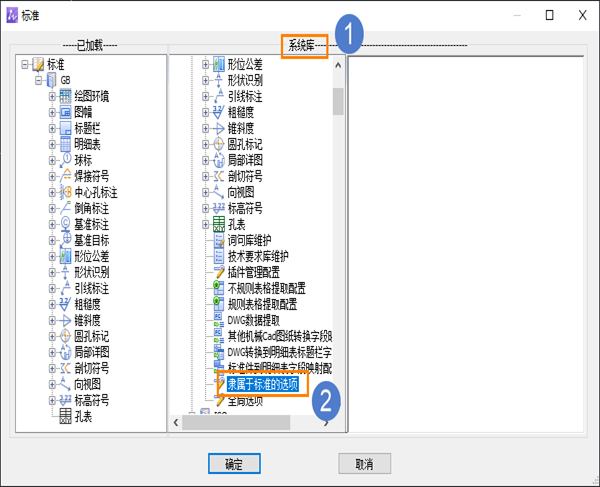

2. 在【系統庫】中，選擇當前使用標準下的【隸屬于標準的選項】，雙擊進入編輯；CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

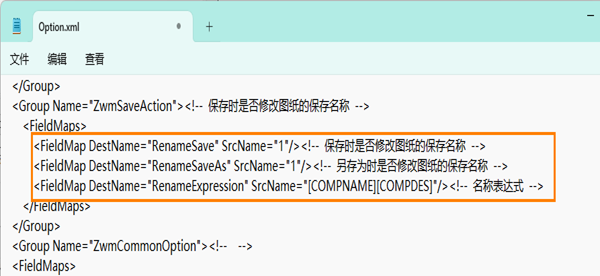

3. 將【RenameSave】和【RenameSaveAs】字段設置為【1】，【RenameExpression】設置為需要提取的字段內碼，如圖；CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

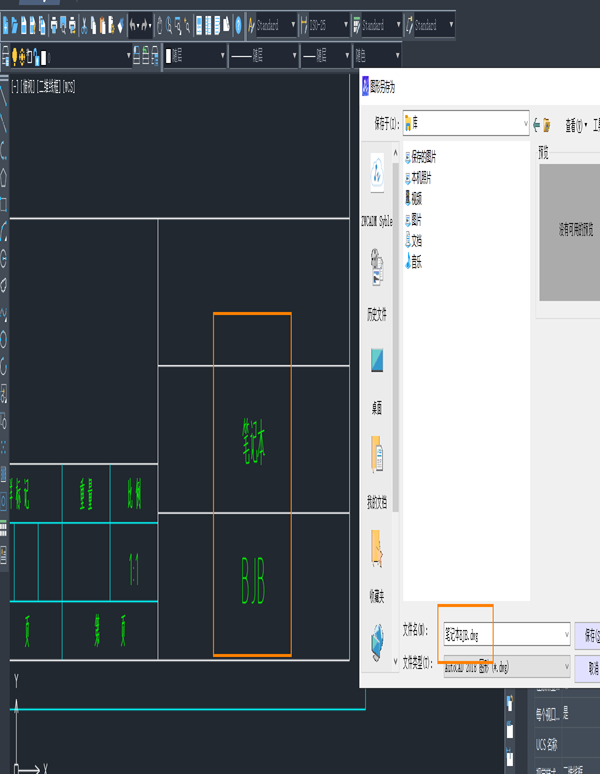

4. 保存文件，重新啟用軟件，寫入圖樣名稱和圖樣代號后，在保存的時候，即可展示為名稱+代號的形式。CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

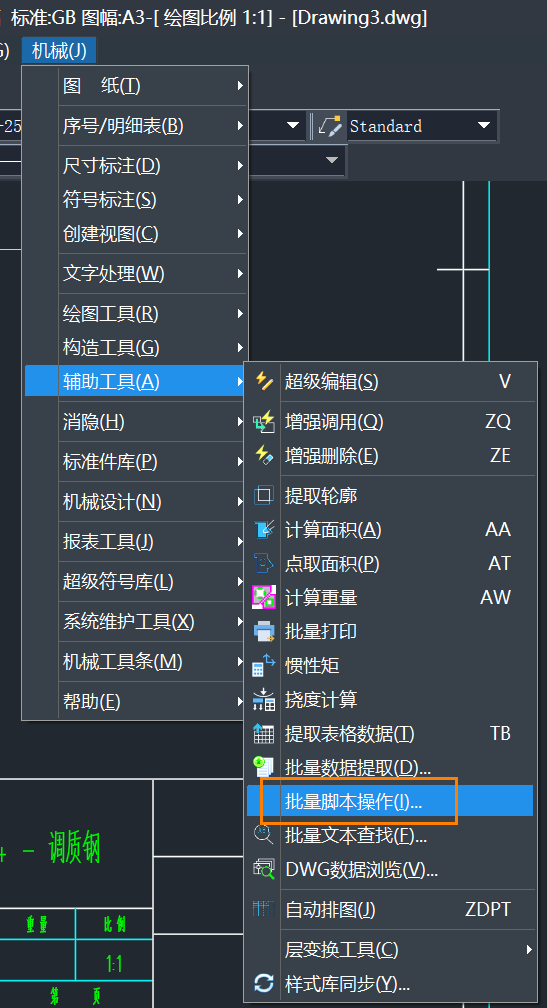

5. 如果想批量處理已有的機械圖紙文件改名，可以打開【批量腳本操作】功能；CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

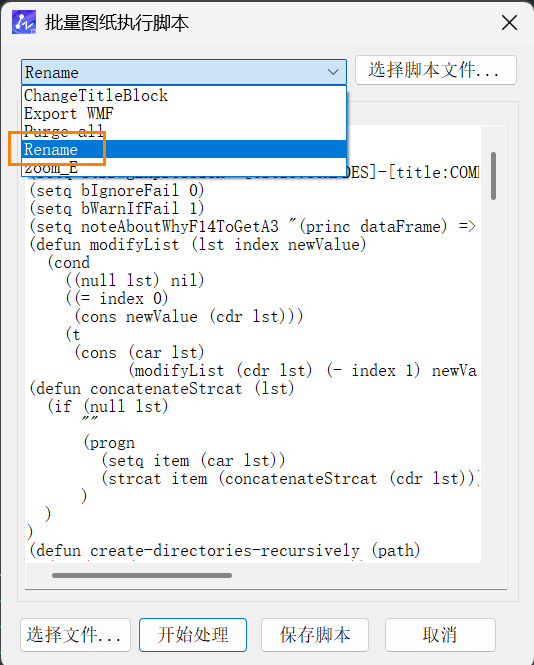

6. 在批量圖紙執行腳本里，選擇【Rename】這個腳本，點擊【選擇文件】按鈕，添加要處理的機械圖紙，然后點擊【開始處理】按鈕，就自動處理所添加的圖紙文件；CAD機械版中怎樣讓保存的文件名自動取自標題欄屬性？

7. 打開【ZwmRename】文件夾，批量處理后的圖紙文件，都在這個文件夾里面。

按照上述步驟完成配置后，每次保存新圖紙或另存為時，文件名就會自動填充為標題欄中指定的字段內容，無需手動輸入。對于大量歷史圖紙，還可以通過批量腳本操作一次性完成重命名，顯著提高文件管理效率。如果在設置過程中找不到對應字段內碼，或批量處理后文件位置不明確，歡迎在評論區留言，我們會盡力幫你解答！
