CAD機械版中怎樣查詢字段的內碼？

在使用CAD機械版進行圖紙?jiān)O(shè)計時，我們經常需要將標題欄、明細表中的數據與其他管理軟件（如PDM、ERP）進行對接或數據交換。這時候，軟件內部為每個字段定義的內碼就顯得至關重要。內碼就像是字段的“身份證號”，只有通過它，外部系統才能準確地識別和讀取對應的數據。例如，當你需要編寫腳本實現批量導出圖紙信息，或者配置軟件與PLM系統的映射關系時，就必須知道某個標題欄屬性（如圖樣代號、材料、重量等）所對應的內碼。那么，這些內碼到底在哪里查看呢？很多用戶可能在菜單里找了半天也沒找到。其實，只需要通過樣式配置功能，進入標題欄的屬性設置界面，每個字段的“內部名稱”就是我們需要的內碼。下面就來介紹具體的查看步驟，讓你輕松獲取字段內碼，順利完成數據交互。讓我們一起來看看吧！

問題描述：

CAD機械版與其他相關軟件數據交互的時候，需要使用內碼，如何查看所使用的內碼呢？

步驟指引：

以查詢標題欄數據的內碼為例：

  1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

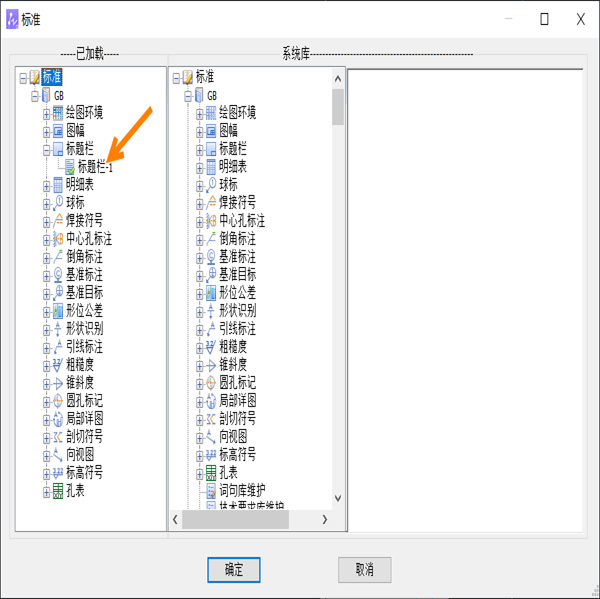

  2. 在【已加載】中選擇當前【標題欄】使用的標準，雙擊；CAD機械版中怎樣查詢字段的內碼？

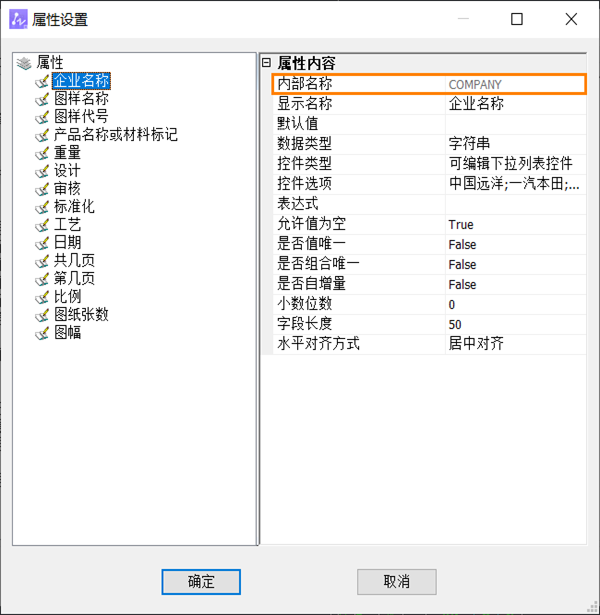

  3. 在打開的屬性設置對話框中選擇字段，在右側屬性內容的第一行【內部名稱】即為標題欄字段的內碼。CAD機械版中怎樣查詢字段的內碼？

通過上述步驟，你就可以輕松查看到標題欄中任意字段的內碼了。記住這個內碼名稱，在配置數據映射、編寫二次開發腳本或與其他系統對接時，直接引用即可。需要注意的是，不同標準或自定義標題欄的內碼可能會有所差異，務必以當前實際使用的配置為準。如果你在查找過程中發現某個字段的內碼顯示為空白或亂碼，請檢查標題欄模板是否已正確保存。有其他關于CAD機械版數據交互的問題嗎？歡迎在評論區留言，我們會盡力為你解答！
