CAD機械版如何添加非常規尺寸的圖幅？

在使用CAD機械版進行圖紙設計時，軟件默認提供的A0、A1、A2、A3、A4等標準圖幅雖然能滿足大多數需求，但在實際工作中，我們有時會遇到需要非標準尺寸圖框的情況，比如細長形的零件圖紙、加長的裝配圖，或者企業自定的圖簽尺寸。如果每次都用直線和矩形手動繪制圖框，既費時又難以保證規范統一。其實，CAD機械版允許用戶通過復制、編輯圖框模板文件并修改配置文件的方式，輕松地將任意非標圖框添加到系統的圖幅列表中。添加完成后，下次使用“圖幅”命令就能像選擇標準圖框一樣直接調用。具體該如何操作呢？讓我們一起來看看吧！

問題描述：

如何在機械系統中增加非標準的圖框？CAD機械版如何添加非常規尺寸的圖幅？

步驟指引：

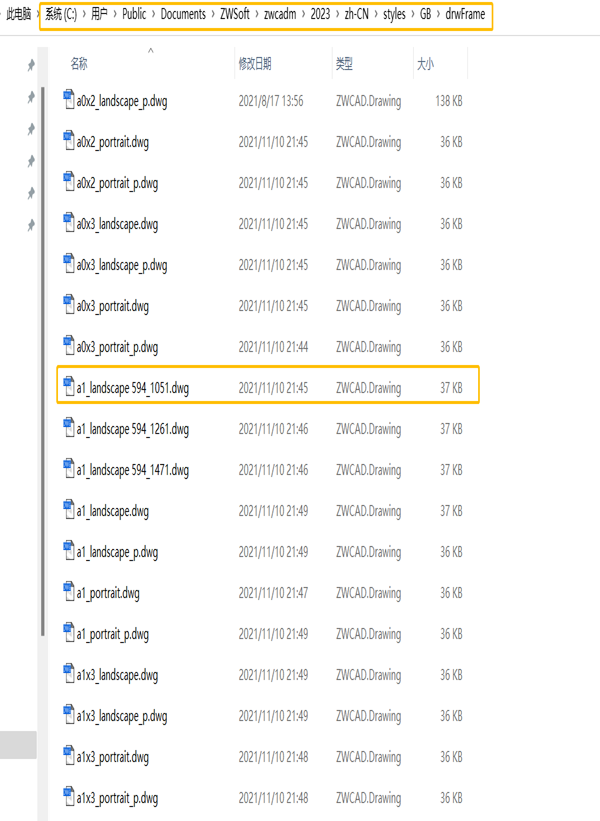

1. 打開圖框模板文件夾

【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB\drwFrame】，新建一個dwg文件；CAD機械版如何添加非常規尺寸的圖幅？

2. 打開創建的dwg文件，繪制非標圖框圖形并保存；CAD機械版如何添加非常規尺寸的圖幅？

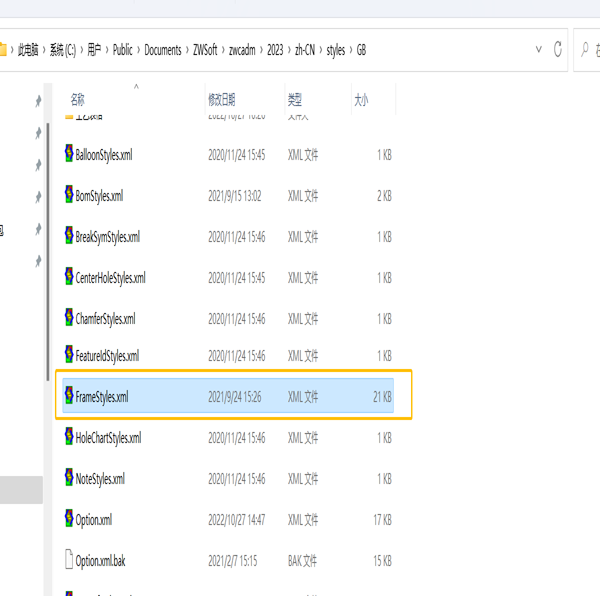

3. 用記事本打開圖框信息的XML文件

【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB\FrameStyles.xml】；CAD機械版如何添加非常規尺寸的圖幅？

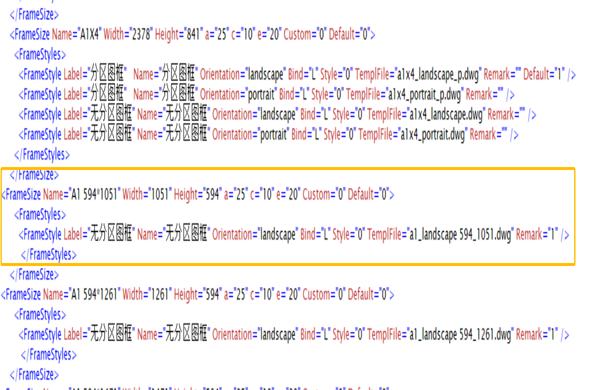

4. 按照規則添加新增圖框信息，包括名稱，邊界寬度等；CAD機械版如何添加非常規尺寸的圖幅？

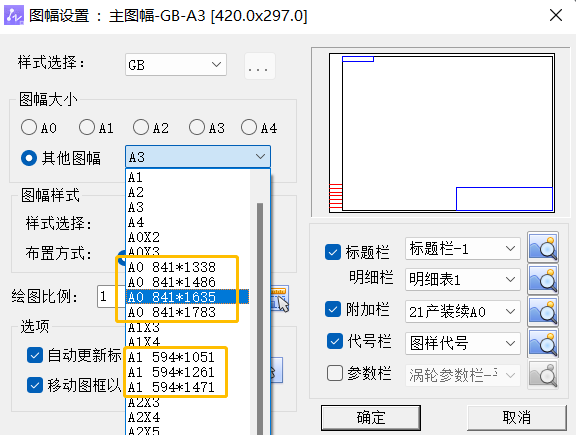

5. 關閉軟件重啟，輸入圖幅命令，即可選擇新增的圖框。CAD機械版如何添加非常規尺寸的圖幅？

添加非標圖框的本質就是兩步：一是準備好符合尺寸和樣式的DWG圖形文件，二是在FrameStyles.xml配置文件中正確注冊該圖框的各項參數（如名稱、圖紙邊界寬高、圖幅范圍等）。需要注意的是，配置文件中已有的標準圖框條目可以作為參照模板，復制并修改其內容即可快速完成新增。添加后一定要重啟軟件才能使配置生效。如果在修改XML文件后發現圖幅列表中沒有出現新增項，請檢查語法是否正確（如標簽是否閉合、邊界數值單位是否為毫米），或者確認圖框DWG文件路徑是否被軟件正確讀取。成功添加后，你就可以像使用標準圖框一樣隨時調用自定義的非標圖幅了。如果在操作中遇到任何問題，歡迎在評論區留言，我們會盡力為你解答！
