當需要根據指定坐標繪制曲線時，由于坐標點數量比較多，一個一個輸入容易眼花繚亂而出錯，此時可以借助office軟件中的Excel輸入坐標快速準確繪制曲線。
操作步驟：

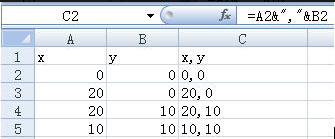

第一步，先在Excel表格中輸入曲線坐標點的絕對坐標值，輸入方式如圖
第二步，選中坐標點的絕對坐標值（本例中指C列），復制
第三步，打開CAD軟件，在命令行輸入畫線命令L——回車——確定第一個點——將剛才復制的坐標粘貼到命令行——單擊鼠標右鍵完成曲線繪制
