不少人在使用CAD時，接收別人的圖紙后想要把布局中的圖紙復制到模型，但怎么操作也復制粘貼不到，要該怎么辦才能復制得到呢？下面有幾個可行的方法供大家參考：

法一：

如下圖，打開CAD——打開需要復制的圖紙，圖紙在布局1顯示


——輸入“MS”命令，或者選擇需要復制圖紙的窗口后雙擊圖紙圖像——選擇需要復制圖紙的范圍，出現夾點，即可進行后面復制的操作


法二：

打開CAD——打開需要復制的圖紙——輸入“PU”命令——空格——出現“清理”對話框，點擊“全部清理”

——在命令行輸入“AUDIT”核查命令后，出現下圖提示

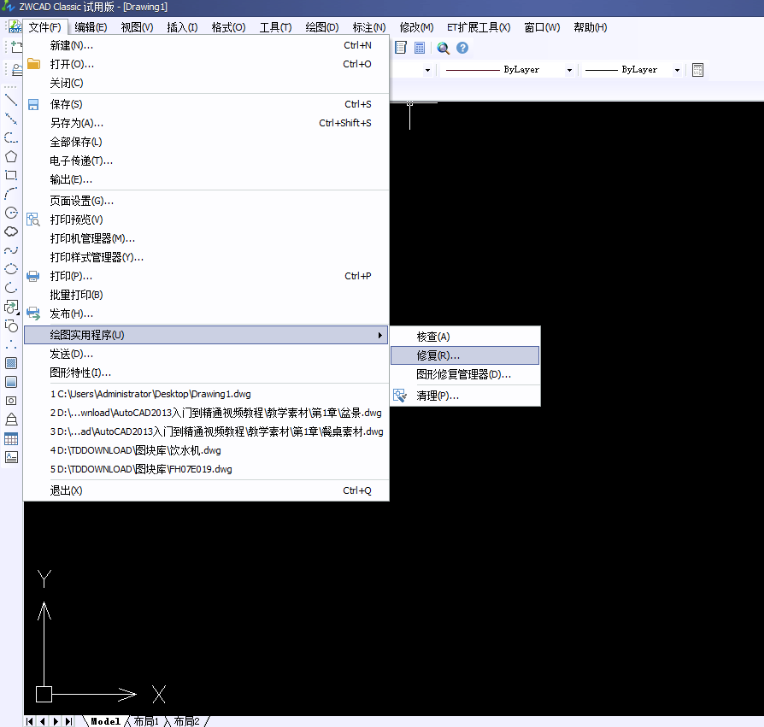

——輸入“Y”是命令——在清理后圖形關閉了，打開空白圖紙——在菜單欄“文件”中選擇“繪圖實用程序”中的“修復”


——彈出對話框，選擇需要復制的圖紙——點擊打開，進行修復，完成后出現提示“已修復圖形文件”的對話框，按“關閉”，即可在復制需要的圖紙——如果上述操作還不可復制粘貼，接著進行，新建一個文件——插入塊，即插入需要復制的圖紙，炸開圖紙——等若干分鐘后再一次進行清理、檢查，即可
