CAD三維建模常使用的建模方法一般有拉伸面，旋轉面，旋轉網格、掃掠幾種，其中掃掠一般針對不規則線段的建模，可以使圖形沿著指定的軌跡移動，生成三維模型，可以用來建立管道、螺絲等實體。
下面我們以一個簡單的例子來介紹掃掠怎樣使用。
我們打開視圖工具欄，選擇下拉菜單中的三維視圖，選擇左視圖。然后畫一段弧線。然后輸入命令符”UCS”，輸入“V”，以當前坐標軸為視角作圖。畫一個與弧線垂直的圓。
我們?cè)賹⒁暯寝D(zhuǎn)為東南等軸測。輸入掃掠命令符命令“sweep”。
選擇圓為掃掠對象，右鍵，然后選擇弧線為掃掠軌跡，確認。
可以看到，圓圍繞著弧線移動，生成了類似管道一部分的三維圖形。

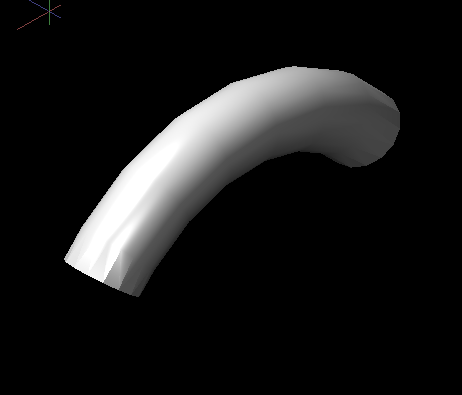

我們可以渲染一下可以顯得更直觀。
所以掃掠中，一是要選擇要掃掠的對象，我們可以將掃掠粗淺的理解為，選擇一條形狀確定的管子，圍繞著一條鐵線（軌跡）套上去。選擇掃掠對象就是旋轉那種形狀的管子，然后選擇軌跡，軌跡就是要怎樣的的鐵線，先直線后彎曲的還是旋轉的。根據需要建立出自己想要的三維圖形。
