CAD測量點怎么畫
MEASURE命令在圖形對象上按指定的距離放置點對象（POINT對象），這些點可用“NOD”進行捕捉。對于不同類型的圖形元素，測量距離的起始點是不同的。若是線段或非閉合的多段線，起點是離選擇點最近的端點。若是閉合多段線，起點是多段線的起點。如果是圓，則以捕捉角度的方向線與圓的交點為起點開始測量，捕捉角度可在【草圖設置】對話框的【捕捉及柵格】選項卡中設定。
命令啟動方法
菜單命令：【繪圖】>【點】>【定距等分】
命令：MEASURE或簡寫ME
【實戰】
輸入命令行提示如下：
命令:_measure
選擇要定距等分對象：//在A端附近選擇對象，如圖1
指定線段長度或[塊（B）]：160//輸入測量長度
命令:MEASURE//重復命令
選擇要定距等分對象：//在B端處選擇對象
指定線段長度或[塊（B）]：160//輸入測量長度

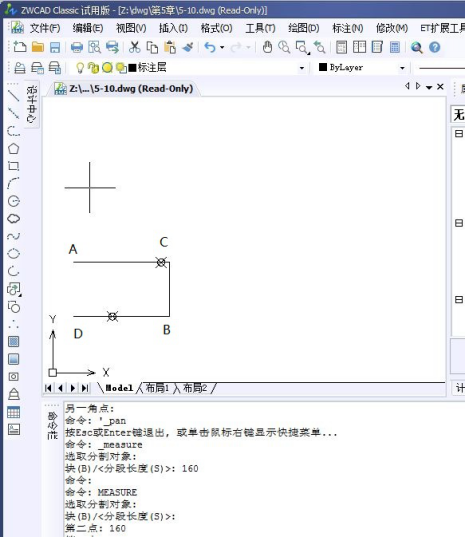

圖1
