CAD旋轉曲面
旋轉曲面是由一條軌跡線圍繞指定的軸線旋轉生成的曲面模型。如果要繪制精確的模型，可以在命令行輸入系統變量以更改其線框密度值。
在中望CAD中，可以用兩種方法調用旋轉網格命令來旋轉曲面。
1.菜單欄【繪圖】>【曲面】>【旋轉曲面】
2.命令行輸入 revsurf
【實戰】旋轉曲面

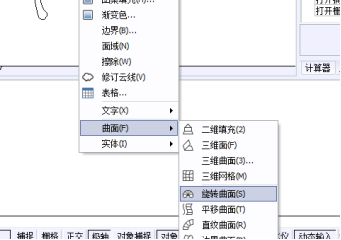

1.打開素材圖，菜單欄【繪圖】>【曲面】>【旋轉曲面】

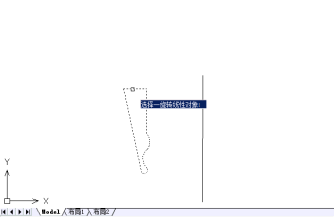

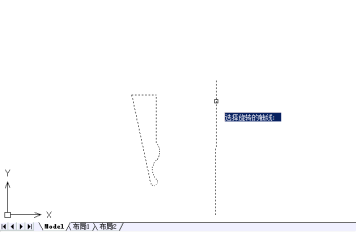

2.在繪圖區先選中要旋轉的對象，點擊后，再選擇定義旋轉軸的對象

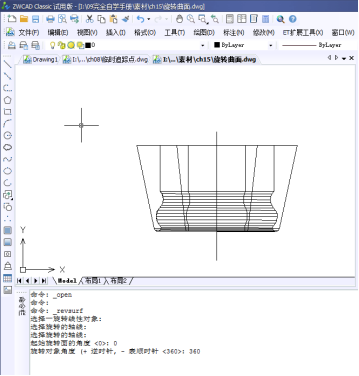

3.在命令行輸入起點角度“0”和旋轉角度“360”并分別按Enter
