CAD創建空白區域以覆蓋對象

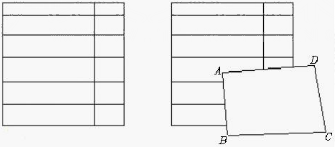

WIPEOUT命令可在現有對象上生成一個空白區域。該區域使用當前背景色屏蔽底層的對象，用戶可在空白區中為圖形添加其他一些設計信息，空白區是一塊多邊形區域，用戶通過一系列點來設定此區域，另外也可以閉合多段線轉化為空白區
命令啟動方法：
菜單命令：【繪圖】>【區域覆蓋】
命令：WIPEOUT
命令行提示：_wipeout指定第一點或[邊框（F）/多段線（P）<多段線>]：//拾取A點
指定下一點： //拾取B點
指定下一點或[放棄（U）]： //拾取C點
指定下一點或[閉合（C）/放棄（U）]： //拾取D點
指定下一點或[閉合（C）/放棄（U）]： // 按Enter鍵結束
