CAD如何一次性標注多個尺寸

快速標注命令(QDIM)，可以對標注對象進行連續、、半徑、直徑、基線、坐標，或并列標注，也可以用于批量編輯若干個已有的標注對象，您執行快速標注后，只需要框選你要標注的對象，就可以快速生成所有標注，在還可以手動添加或刪除標注點，也可以為基線、坐標標注指定新基點，可大幅縮減標注的操作次數，提高繪圖效率

具體操作：

1.命令行輸入QDIM或者選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕

2.在繪圖區選擇要標注的圖形，按回車鍵

3.指定尺寸線位置或 [連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)] <</span>連續>:[輸入選項或回車]

4.指定或輸入尺寸線位置[回車]

5.命令完成并返回命令輸入狀態

6.任何時候都可以按ESC鍵中斷命令。


【各個選項的基本應用】

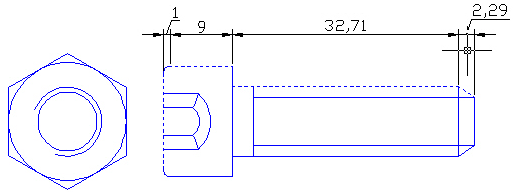

1.連續：創建一系列連續標注，連續標注是首尾相連的多個標注。

CAD如何一次性標注多個尺寸

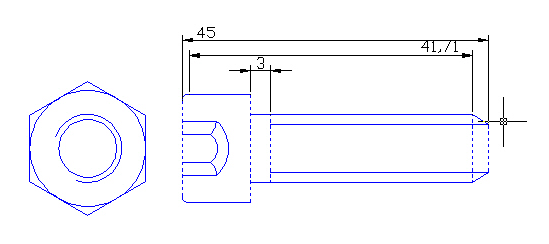

2.并列：創建一系列并列標注，并列標注是自中心向兩側發散的多個階梯形標注。

CAD如何一次性標注多個尺寸

推薦閱讀：CAD怎樣拉伸實體、面域拉伸命令
