當我們在CAD中繪制圖形時，總會遇到需要某些少用到的命令，例如一些既能畫直線又能畫圓弧的命令，如果遇到需要時，又不知道該命令的如何完成，就會對自己的工作或是創作受到影響。
我們來給大家具體介紹一下如何下達多段線的命令，其實他會指出來的圖形是一個整體的，下面我們來具體介紹一下如何繪制直線和圓弧的過程。

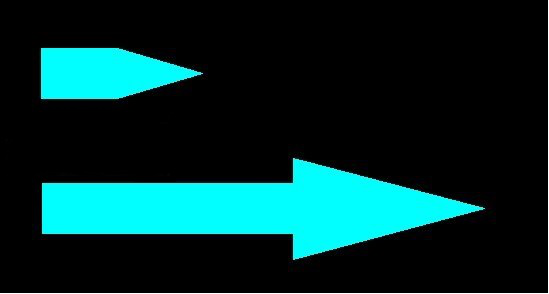

首先，我們點擊多段線的圖標或是輸入快捷鍵（PL），繪制直線和直線段命令運用時一樣的，我們直接指定起點，在指定的第二點。再激活該命令后我們可以看到他的選項里面有很多選擇比如半款。寬度、圓弧等，我們可以激活圓弧的選項來繪制我們想要的圓弧，在繪制圓弧是我們要繪制直線，再集火我們的直線選項，同時我們也可以通過這個指令繪制箭頭，激活線寬或是半寬來繪制的。

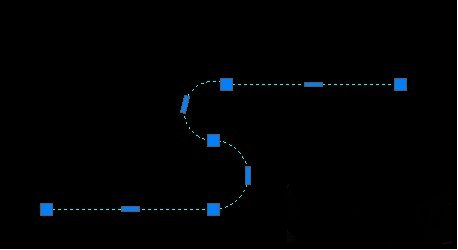

下圖為我們的效果圖
希望我們的解答能夠幫助到您
