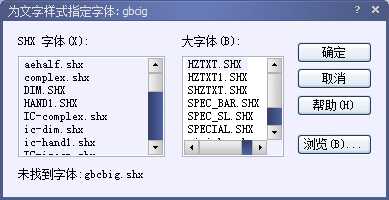

當用中望CAD打開其他設計人員發過來的圖紙時，經常會提示找不到相應的字體而彈出一個替換字體的對話框，如下圖所示。




出現這種情況時如果不了解這個字體在圖紙中具體用途，一種辦法就是先“取消”不替換，等打開圖紙后在看具體那些文字或符號無法正常顯示；一種方法就是根據名字在列表中選擇一種近似的字體，但只有從字體名字能看出大致類型時用這種方法才會比較有效。由于對字體類型不了解，不僅替換時無法使字體正常顯示，有時還出現類似下面的提示：


hztxt2.shx 是大字體文件，不是形文件。

Eref.shx 是常規字體文件，不是形文件。


什么是大字體文件？什么是常規字體文件？什么又是形文件？他們有什么不同，各有什么作用呢？要想能正確處理文字，必須對字體的分類有所了解。


CAD可使用的字體文件主要分為兩類，一類是CAD自定義的*.shx字體；一類是操作系統中的*.ttf字體，如宋體、黑體等。兩類字體設計人員都可以自行添加，通過安裝字庫或?qū)?.ttf文件復制到windows的fonts目錄下可以添加TTF字體，SHX字體可以直接復制到中望CAD安裝目錄下的fonts目錄下。


TTF字體通常單獨使用，在文字樣式的字體下拉框選用即可。


SHX文件就是形文件，形文件分為兩種：

一種是字形，用于書寫文本或符號，如txt.shx，gbcbig.shx等；字形又分兩種：大字形與小字形，大字形定義的是雙字節的亞洲文字，稱大字體文件，如中文(gbcbig.shx)、韓文等等；小字形一般為西方文字，稱常規字體文件，如txt.shx等等，


一種是符號形，用于插入特殊符號、圖形或定義線型中圖形，如ltypeshp.shx，aaa.shx，gdt.shx等。


符號形，顧名思義指特定符號，它的一般用法有三種：


1、SHAPE實體常規使用：load命令載入形文件，然后shape命令再指定相應符號名稱，便加入一個SHAPE實體(常見的如aaa.shx)

2、嵌入線型：把符號形嵌入到線型編碼，然后實體指定該線型，便可使用(常見的如ltypeshp.shx)

3、特殊符號：如公差符號，這個是內部使用，一般是GDT.shx


雖然都是SHX文件，不同類型字體的用途不同，肯定不能隨意替換。同類型的字體文件也不能隨意替換，即使是同名的字體文件有時內部定義也不完全相同。例如在設計院使用較多的hztxt.shx就存在好多版本，有的帶鋼筋符號，有的不帶，因此必須使用同一個版本的hztxt.shx才能保證所有字符都能正常顯示。


現在大多數設計單位對圖紙使用的字體都有要求，這樣可以保證內部設計交流或合作時不出現字體方面問題。當需要和其他單位進行圖紙交流時，建議最好附上使用的字體文件，避免給對方帶來不必要的麻煩
