在我們CAD中提供了兩種捕捉模式：自動捕捉和臨時捕捉。

自動捕捉需要用戶在捕捉特征點之前設置需要的捕捉點，當鼠標移動到這些對象捕捉點附近的時候，系統就會自動捕捉特征點。


臨時捕捉是一種一次性捕捉模式，這種模式不需要提前設置，當用戶需要時臨時設置即可。且這種捕捉只是一次性的，就算是在命令未結束時候也不能反復使用；而在下次需要的時候則需要再一次的調出。

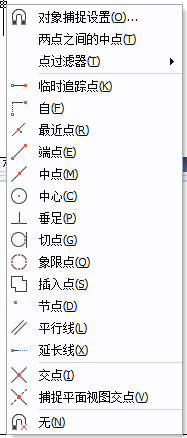

在命令行提示輸入點坐標的時候，同時按住Shift+鼠標右鍵，系統會彈出下圖所示的快捷菜單，在其中可以選擇需要的捕捉類型。





此外，也可以直接執行捕捉對象的快捷命令來選擇捕捉模式。例如，在繪制或者編輯圖形的過程中，輸入并執行MID快捷命令，將臨時捕捉圖形的中點；輸入PER，將臨時捕捉垂足點。


我們看一看看CAD常用對象捕捉模式及快捷命令如下表




捕捉模式 快捷命令 含義

臨時追蹤點 TT 簡歷臨時追蹤點

兩點之間的中點 M2P 捕捉兩個獨立店之間的中點

捕捉自 FRO 與其他的捕捉方式配合使用，建立一個臨時參考點，作為指出后續點的基點

端點 ENDP 捕捉直線或曲線的端點

中點 MID 捕捉直線或弧段的中間點

圓心 CEN 捕捉圓、橢圓或弧的中心點

節點 NOD 捕捉用POINT或DIVIDE等命令繪制的點對象

象限點 QUA 捕捉位于圓、橢圓或弧段上0°、90°、180°和270°處的點

交點 INT 捕捉兩條直線或弧段的交點

延長線 EXT 捕捉對象延長線路徑上的點

插入點 INS 捕捉圖塊、標注對象或外度參照等對象的插入點

垂足 PER 捕捉從椅子墊到已知直線的垂線的垂足

切點 TAN 捕捉圓、弧段以及其他曲線的切點

最近點 NEA 捕捉處在直線、弧段、橢圓或樣條線上，而且距離光標最近的特征點

外觀交點 APP 在三維視圖匯中，從某個角度觀察連個對象可能相交，但是實際上并不一定相交，可以使用【外觀交點】功能捕捉對象在外觀上相交的點

平行 PAR 選定路徑上的一點，使通過該點的直線與已知直線的平行

無 NON 關閉對象捕捉模式

對象捕捉設置 OSNAP 對對象捕捉進行相關設置
