在CAD繪圖過程中，我們經常需要將圖形做一個圖塊來處理，方便繪圖，減少錯誤率，提高工作效率。下面本人根據自己的經驗，來分享下如何快速制作圖塊。共有兩個方法，希望大家能受用。

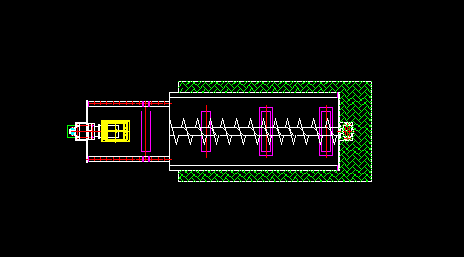

1、如下圖所示，這是一臺螺旋機，現在不是一整塊，不方便整體移動和旋轉，若我將他做成整塊，需要布置和調整時，將變得極為方便。
方法一：

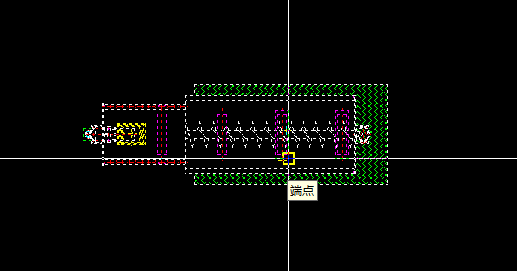

1、首先選中你需要制作塊的圖形，按住Ctrl+Shift+c,再選擇基準點，便復制成功好你需要制作塊的圖形。

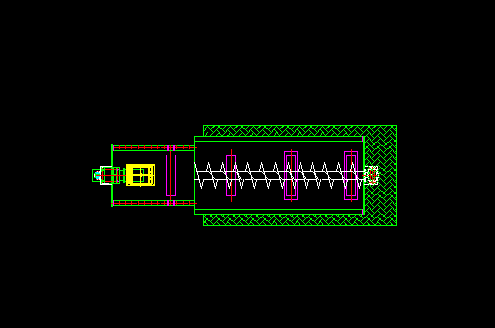

2、按住Ctrl+shift+v,黏貼你已做好快的圖形，點擊鼠標，圖形便會以基準點進行黏貼 ，塊便制作完成。如下圖B,就是做好的塊。再將原圖刪去。
方法二：
1、選中圖形，輸入B命令，便會跳出塊定義對話框。將塊命名，如圖所示。
2、點擊確定，圖塊便制作完成。
