CAD給不規則區域鋪設圖案的方法
在CAD為了表現某些圖案鋪設的效果，一般可以采用填充的方法，例如圖案有規律的地板、墻磚，而有些情況下我們需要鋪設一些不規則的圖形，只要有現成的圖案，用陣列拼接其實都不難，但有時區域也是不規則的，那就需要將這些圖案修剪到正好跟區域邊界相匹配。
我們以墻面鋪設為例，大家可以先來看墻面鋪設是怎么做的。

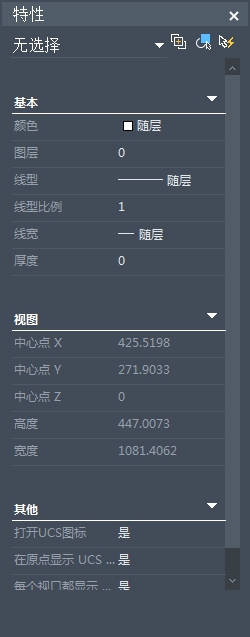

首先選中墻面鋪設，用Ctrl+1打開特性面板，可以看到這是一個圖塊。為了更清晰地看清楚這個圖塊的特征，可以復制圖塊至圖紙空白處。

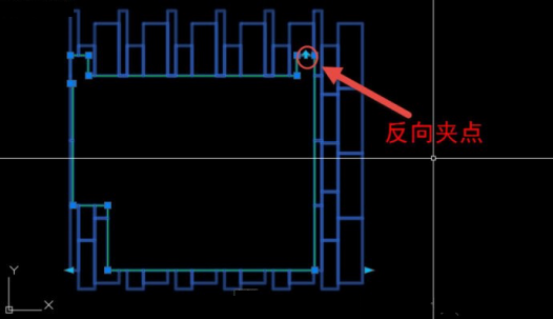

如果你的CAD版本是比較低的，你打開這張圖紙后可能只會看到一個夾點，如果你的圖紙版本夠高，比如說2012以上的，你會看到圖塊邊界上有很多夾點，上面還有一個藍色的向下箭頭形的夾點。然后單擊此夾點，箭頭變成了向上的箭頭，此時鋪設圖案跑到了邊界之外了，如圖所示。
剛才我們看到的邊界上的夾點即是XCLIP邊界的夾點，拖動調整邊界形狀，箭頭就是用來調整剪裁方向至正向或者反向的。我可以將裁剪邊界刪除，看看原始圖塊是什么樣子的。
在命令行輸入XCLIP，回車，選中此圖塊，輸入E，回車，刪除圖塊的邊界，我們可以看到圖塊的原始狀態。

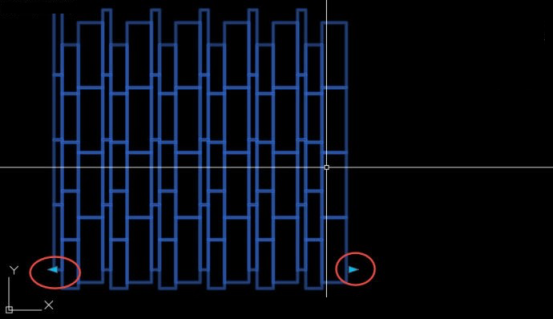

這個圖塊其實不是普通的圖塊，只是繪圖者為了適應不同區域的大小，將一個單元做成圖塊后，在塊編輯器中設置了一個陣列的動作，如果墻面較寬的話，拉動夾點就可以多幾個單元，如果墻面較窄，就可以少幾個單元。

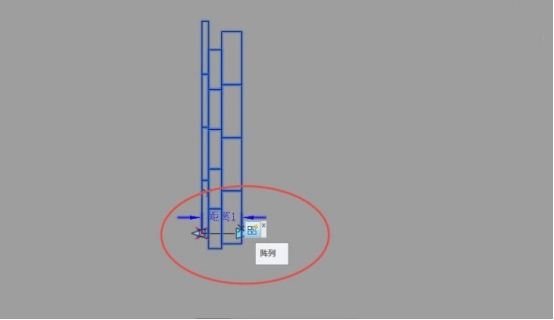

雙擊此圖塊進入塊編輯狀態，可以看一下圖塊的參數和動作的設置，其實就是設置了一個線性的距離參數，然后再設置一個陣列動作就可以了。
