CAD中的文字尤其是使用操作系統字體的文字，顯示的數據還是比較大的，當圖中文字特別多的時候，會影響圖形的操作速度。為了解決這一問，可以在CAD中設置只顯示文字邊框，這個方法可以大幅提高圖形的操作速度。那么具體如何在CAD中進行操作呢？不懂的朋友可以看看下面的指導步驟。
有些圖紙中有很多不同大小不同顏色的方框，而出現這種現象只是因?yàn)樾薷牧艘粋€(gè)顯示設置。我們不妨先看看這一現象是如何形成的。
1、首先打開一張圖紙，可以是現有的圖紙文件，也可以直接文件里隨便寫幾個文字。

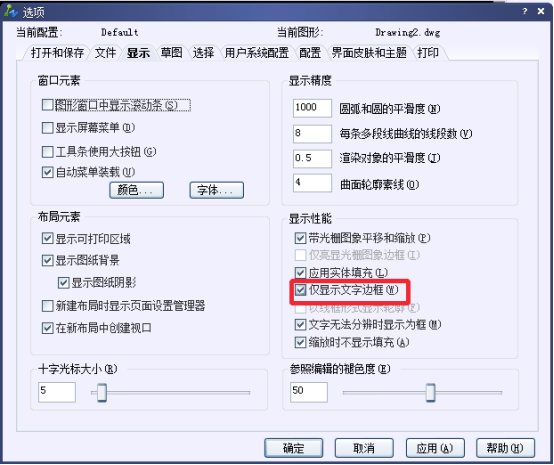

2、在命令行輸入OP，回車，打開選項對話框，在“顯示”選項卡中勾選“僅顯示文字邊框”，如下圖所示。
3、點擊確定，可以看到文字并沒有變。輸入RE，回車，重新生成圖形，就可以看到效果了，
現在我們知道了問題的原因，如何處理也就迎刃而解了。當出現這個問題的時候，我們可以在選項對話框中設置選項，也可以直接設置變量。在高版本CAD中光標停留在選項對話框中的選項處就可以知道變量是：QTEXTMODE。
那么我們可以在命令行輸入QTEXTMODE，回車，輸入0，回車。再輸入RE，回車，圖形就可以恢復正常。
為了提高顯示性能，當文字小到某種程度時，同樣將文字簡化顯示為方框。不過對于這種方框，大家應該不會有什么疑問，因?yàn)榉糯蠛笪淖志涂梢燥@示正常了。
