CAD繪圖的80個實用制圖技巧（一）
CAD制圖有很多技巧，如果不知道這些技巧，繪圖效率會低很多，將花費更多的時間成本。那么對于其中的技巧大家是否略知一二呢？相信在這個文章系列中，大家或多或少都會找到自己熟悉使用過的技巧，當然主要還是為了讓大家學習更多新的技巧，提高制圖效率。
【Ctrl鍵操作無效的解決辦法】
有時我們想要使用Ctrl鍵和其他鍵的組合來進行一些快捷操作，比如說復制、全選、粘貼等，但偶爾會遇到所有這些帶有Ctrl鍵的命令度都無法調用，也就是失效了。這種情況需要在選項中設置一下。

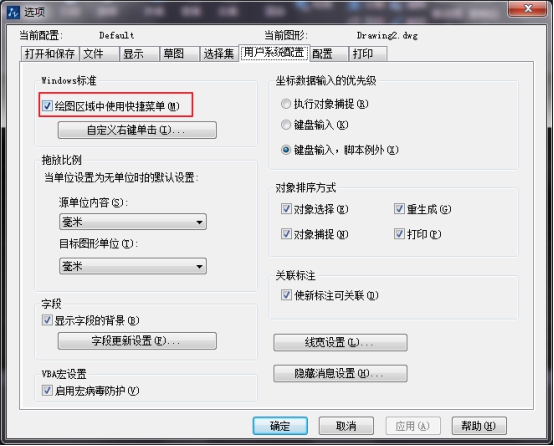

再命令行輸入OP，調出選項對話框，切換至用戶系統配置選項板，在windows標準下繪圖區域中使用快捷菜單前面框里打上對勾即可。這樣就可以讓和Ctrl有關的快捷命令生效。將勾去掉則無效。
【填充無效的解決方法】
使用填充時，有時會無法成功地填充出來，這時除了要考慮系統變量之外，還需要檢查op選項中的設置。

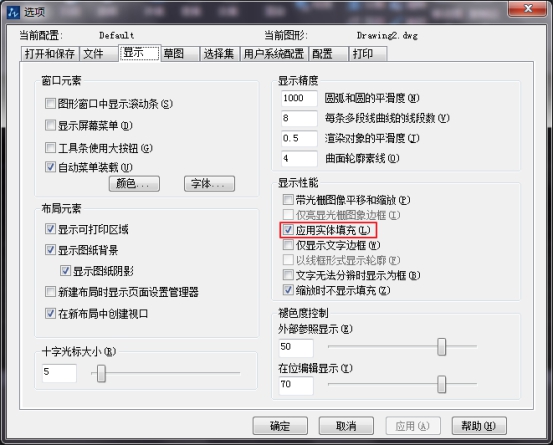

調用op命令調出選項對話框，在顯示選項板中，在應用實體填充前打上勾。
【連續選擇不成功的解決辦法】
一般來說在正確的設置下是可以連續選擇多個實體的，而有些時候連續選擇也就是加選不成功，只能選到最后一次選中的物體。

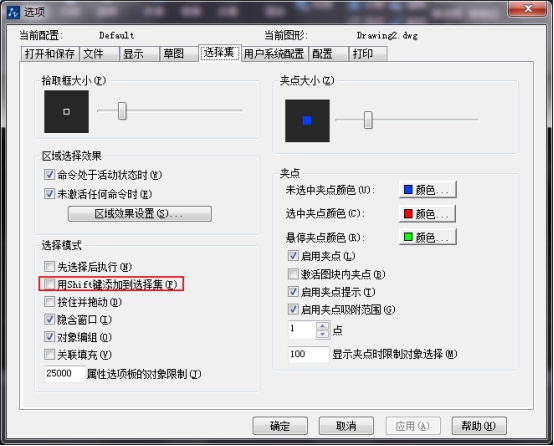

這時可以進入op選項中，將shift鍵添加到選擇集前邊的對勾去掉。去掉后加選有效，打上對勾后則無效。也可以輸入命令pickadd，值輸入0/1/2。
