這篇文章將介紹CAD繪圖技巧中的三鍵還原技巧，鼠標中鍵不好操作的解決方法，確定的技巧，圖形中的圓不圓了的解決方法以及在圖形的窗口顯示滾動條的方法。



【CAD命令的還原】



有時候CAD系統中的變量會被人無意中更改，或一些參數被有意調整了，這時是不是需重裝系統呢？答案是否定的，當然也不需要一個一個的改。

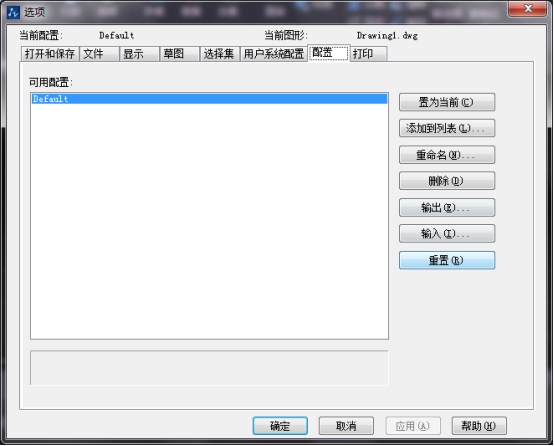

我們可以在命令行輸入op，調出選項對話框，在配置選項板中，選擇重置，即可恢復。恢復之后還是需要做調整，如十字光標大小的設置等等。



CAD繪圖的80個實用制圖技巧（二）





【鼠標中間不好操作的解決辦法】



一般情況下，鼠標滾輪可用來在CAD中進行放大和縮小，按住滾輪還可以進行平移操作，但有的時候，按住滾輪時，不是進行平移操作，而調出了下一個菜單，這會造成不必要的麻煩。



這時只需調用系統變量命令，即mbuttonpan，將初始值設置成支持菜單 (.mnu) 文件定義的動作。當按住并拖動按鈕或滑輪時，支持平移操作。



CAD繪圖的80個實用制圖技巧（二）





【右鍵確定的技巧】



大家在CAD中使用的確定鍵一個是空格鍵，一個是回車鍵，現在小編教大家一個更方便的方法，那就是用右鍵來進行確定。



CAD繪圖的80個實用制圖技巧（二）

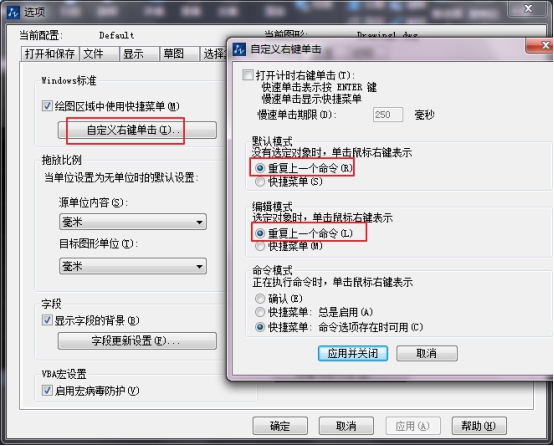

調出OP選項，在用戶系統配置選項板中，將繪圖區域中使用快捷菜單打上勾，自定義右鍵，單擊，然后-把所有的重復上一個命令打上勾。希望大家可以養成使用右鍵來確定的習慣。



【圖形中的圓不圓了的解決方法】



經常做圖的人都會碰到這樣的情況，那就是畫的圓突然都不圓了，學過素描的人應該都知道其中的原理，這里不多說，一個命令就可以搞定，調用RE命令即可。
