大家在使用CAD中的模型空間打印時，一般在【打印】對話框中設置打印范圍，也就是標題中的打印區域，以便大家更準確地打印出想要打印的區域。那么大家知道具體應該如何設置這個打印區域嗎？下面是小編整理的步驟，大家可以參考。

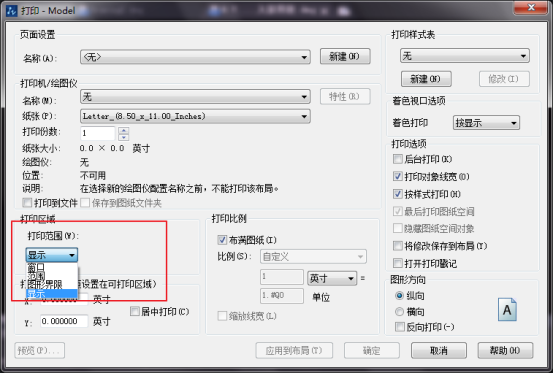

在開始設置之前，我們先來了解一下【打印范圍】下拉列表中的各個選項的含義：
顯示：打印當前布局圖中的所有內容。該選項是默認選項，選擇該選項可以精確地確定打印范圍、打印尺寸和比例。
窗口：用窗選的方式確定打印區域。選擇該選項后，【頁面設置】對話框會暫時消失，系統返回繪圖區，可以用鼠標在模型窗口中的工作區間拉出一個矩形窗口，該窗口內的區域就是打印范圍。使用該選項確定打印范圍簡單方便，但是不能精確比例和出圖尺寸。
范圍：打印模型空間中包含素有圖形對象的范圍。
顯示：打印模型窗口當前視圖狀態下顯示的所有圖形對象，可以通過ZOOM命令調整視圖狀態，從而調整打印范圍。
在使用布局空間打印圖形時，執行【文件】——【打印預覽】命令預覽當前的打印效果。圖簽有時會出現部分不能完全打印的狀況，這是因?yàn)閳D簽大小超越了圖紙可打印區域的緣故?？梢酝ㄟ^【繪圖儀配置編輯器】對話框中的【修改標準圖紙尺寸（可打印區域）】重新設置圖紙的可打印區域來解決。

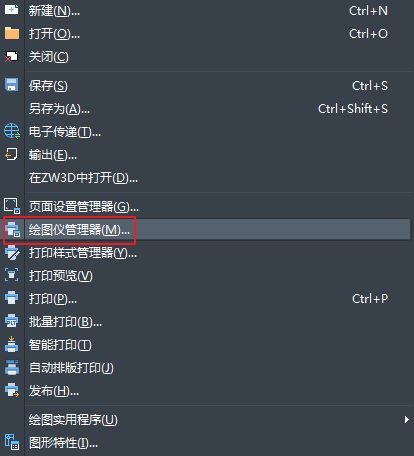

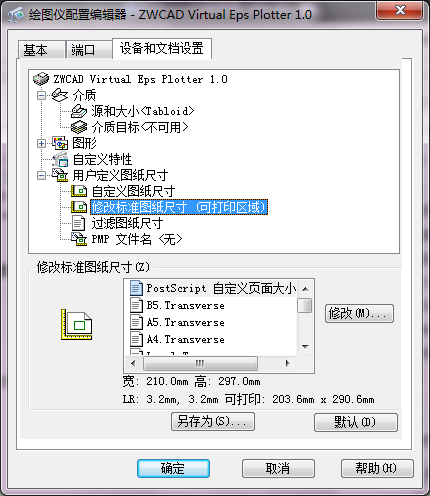

執行【文件】——【繪圖儀管理器】命令，在彈出的對話框里雙擊所設置的打印設備。系統彈出【繪圖儀配置編輯器】對話框，單擊選擇【修改標準圖紙尺寸（可打印區域）】選項，重新設置可打印區域。
也可以在【打印】對話框中選擇打印設備后，再單擊右邊的【特性】按鈕來打開【繪圖儀配置編輯器】對話框。
