CAD中容易混淆的概念之各種線型比例



我們知道，在CAD中的線型管理器里有兩種不同的比例：一是全局比例因子，二是當前對象縮放比例，而在對象的特性中也有個線型比例，那么它們有什么區別以及分別起什么作用，大家知道嗎？



CAD中容易混淆的概念之各種線型比例



全局比例因子：圖紙中所有圖形的線型比例都會乘以這個比例，假設這個比例設置為200，某條線自己的線型比例是2，那么實際的線型比例就是400。如果圖紙尺寸非常大或非常小，要正常顯示和打印虛線，通常可以統一調整全局比例因子。



當前對象縮放比例：線型資源管理器中的這一個比例會影響之后創建所有對象的線型比例，但不會影響已經繪制好的所有對象的線型比例。

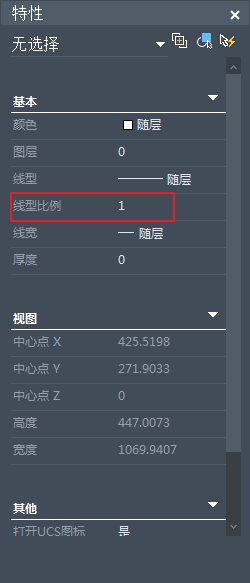

對象的線型比例：每個對象都有自己的線型比例，可以在屬性框中進行修改。



【 繪圖比例 打印比例 視口比例】



繪圖比例：也就是繪圖時把圖形按一定比例縮小或放大繪制，例如繪圖比例1:100，就是把圖形縮小100倍繪制，這樣可以保證1:1打印輸出，這種情況下要按實際尺寸標注，需要設置標注的比例。

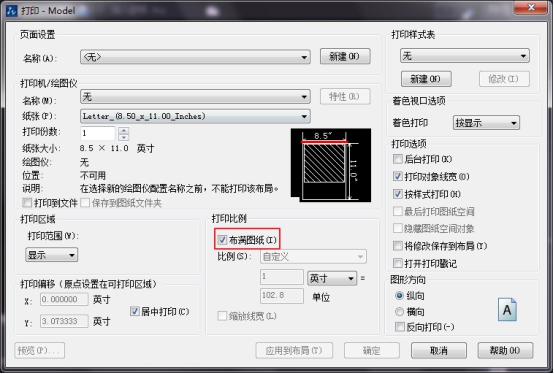

打印比例：由于按1:1繪制的圖形尺寸要么很大要么非常小，需要縮小或放大一定比例才能打印到紙張上，因此打印時需要設置打印比例，通常打印比例在繪制圖紙前就已經規劃好了。如果需要打A4小樣的話，可以直接勾選“布滿圖紙”，讓CAD自動計算打印比例。



CAD中容易混淆的概念之各種線型比例





視口比例：CAD中提供的布局空間，主要用于圖紙的打印。可以用視口來顯示模型空間中繪制的圖形，同時設置相應的視口比例，最后以1:1的比例打印輸出。在布局空間還可以設置多個視口，每個視口使用不同比例，這種情況下也需要調整文字和標準。






推薦閱讀：CAD文字輸入設置

推薦閱讀：機械CAD
