經常有朋友會因?yàn)椴僮魇д`忘記保存CAD文件，有時雖然自動保存了文件，但是在搜尋自動保存的文件時，發現該文件也不見了，又沒有進行備份，這就很麻煩了。可能大家對自動保存和備份文件的生成時間不是很清楚，所以小編決定在這里把CAD保存文件的流程給大家進行一個簡單的介紹，可以幫助大家在遇到類似問題時更清楚如何恢復文件。



我們先來看看圖紙文件是怎么保存的。



CAD如何基于保存文件的方法來恢復文件

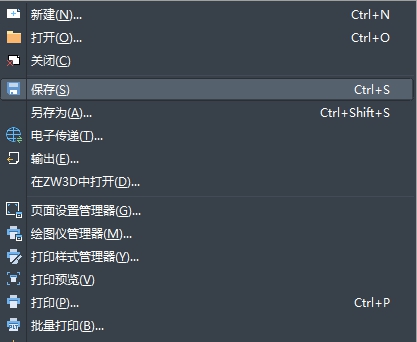

當我們按CTRL+S或點保存按鈕保存圖紙文件時，我們一般認為CAD會直接將圖形保存覆蓋之前保存的文件。早期CAD版本也許是這樣做的，但由于保存時會出現異常，比如斷電、程序錯誤導致異常退出等，如果直接覆蓋保存DWG，由于圖形未完整寫入，文件被損壞導致圖紙完全無法打開，因此CAD后續做了一些保護措施，使用中間文件*.tmp。保存的流程如下：

1、首先保存到*.TMP文件，這個文件名是隨機生成的，跟圖紙名不相同。

2、驗證TMP文件的完整性，確認圖紙已經正確保存。

3、將TMP文件改名替換原來的DWG圖紙文件。這一步具體的處理方式我也不是很清楚，是先刪除之前的DWG再將TMP改名成DWG，還是直接將TMP文件改名覆蓋原來的DWG文件。

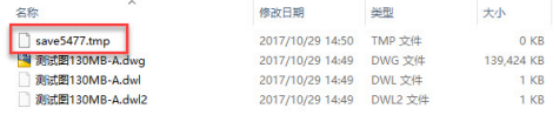

要想驗證TMP文件的存在很簡單，我們找一張稍大的圖紙，在CAD里打開圖紙，同時打開圖紙所在的目錄，點保存，我們可以看到CAD的頂部進度條都可以看到在保存TMP文件，同時在文件目錄下也可以看到多出了一個TMP文件，如下圖所示。



CAD如何基于保存文件的方法來恢復文件





因?yàn)榫邆淞吮４鎀MP文件的中間過程，即使在保存時出現突發情況，原DWG文件也不至于損壞，只是TMP文件會在目錄中保留下來。網上看到很多人注意到這一點，問為什么保存出錯會生成TMP文件，其實這不是問題，問題在于為什么保存不成功，保存不成功后怎么辦。如果機器沒有出現斷電等異常而出現保存錯誤的情況，這也有多種可能，首先需要看一下文件是否有嚴重錯誤，可以用AUDIT核查功能檢查修復一下錯誤，如果還不行，需要看一下你的軟硬件環境會有什么問題。之前遇到過一個網友他們單位安裝了加密軟件，這個款加密軟件處理有問題，當CAD寫完TMP文件后，無法改名覆蓋DWG，也會導致保留TMP文件，他們每次需要手動來改TMP的文件名。



如果保存DWG不成功，那么TMP文件是不是用于恢復圖紙主要看問題出在哪一步，如果在第一步保存TMP文件的過程中就出錯，TMP文件不完整，這種TMP文件改成DWG也會打不開，如果出現在第三步，也就是TMP文件在改成DWG時出錯，這種情況下TMP文件應該可以改成DWG后打開。其實有時看文件大小跟DWG的差別就能大致判斷TMP文件是否完整，如果比DWG文件小很多甚至是0KB，就不必再改名并打開進行嘗試了。
