CAD設置繪圖環境與圖紙尺寸的方法
【繪圖單位及精度的設置】：【圖形單位】命令主要用于設置長度單位、角度單位、角度方向以及各自的精度等參數，執行【圖形單位】命令主要的方式有：在命令行輸入UNITS并按回車鍵，或直接輸入英文簡寫UN；還可以在頂部菜單欄選擇【格式】——【菜單】。下面是圖形單位設置的具體過程，操作如下。
1. 新建空白文件。

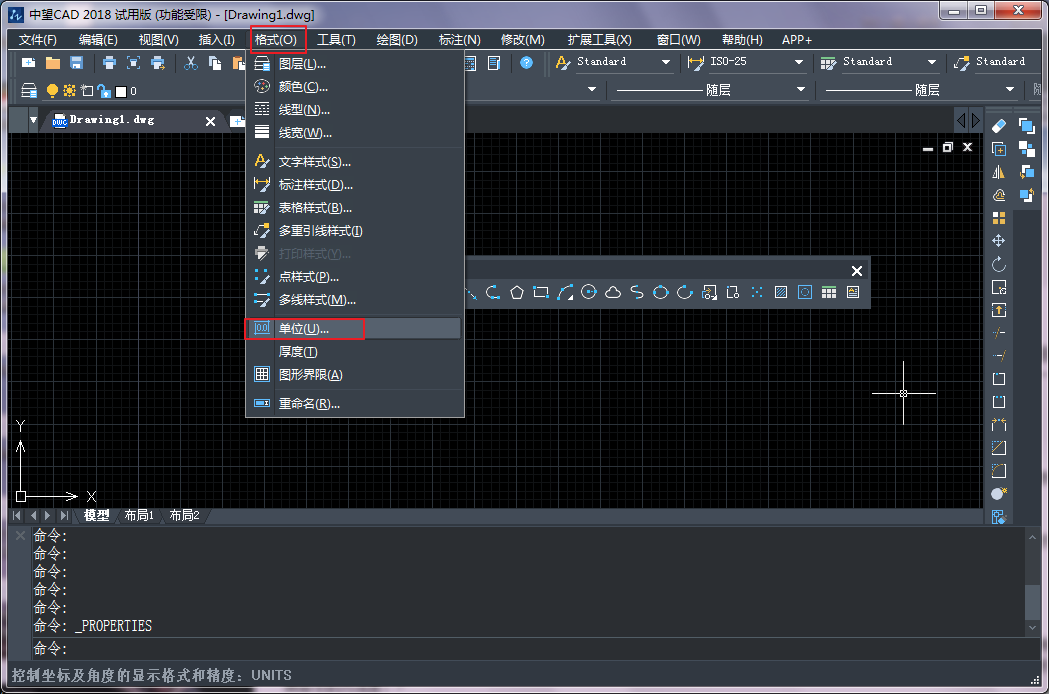

2. 執行【格式】——【單位】命令，打開【圖形單位】對話框。

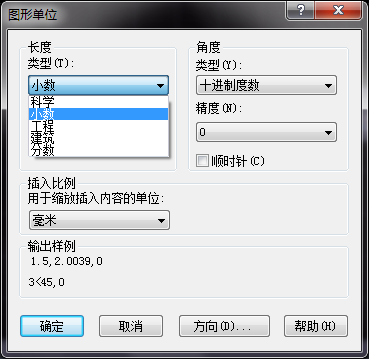

3. 在【長度】選項組中單擊【類型】下拉按鈕，以設置長度的類型，默認為小數。（中望CAD提供了建筑、小數、工程、分?jǐn)?shù)和科學5種長度類型，在【類型】下拉列表中可以選擇需要的長度類型。）

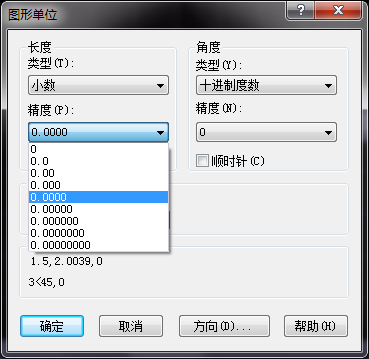

4. 展開【精度】下拉列表，設置單位的精度。
5. 在【角度】選項組中單擊【類型】下拉按鈕，設置角度的類型，默認為十進制度數；展開【精度】下拉列表，設置角度的精度，默認為0，用戶可以你根據自己的需要進行調整。

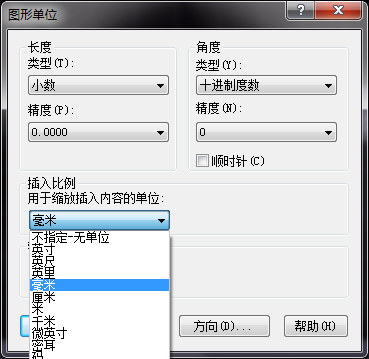

6. 在【插入時的縮放單位】選項組中用于確定拖放內容的單位，默認為毫米。
7. 設置角度的基準方向，單擊對話框底部的【方向】按鈕，打開如下圖所示的對話框，用來設置角度測量的起始位置。
【繪圖區域的設置與顯示】：所謂圖形界限，也就是指繪圖的區域，相當于手工繪圖時事先準備的圖紙。設置圖形界限最實用的一個目的，就是為了滿足不同范圍的圖形在有限繪圖區窗口中的恰當顯示，以方便窗口的調整及用戶的編輯等。執行圖形界限命令的方法是：
在命令行輸入limits
執行【格式】——【圖形界限】命令。
當設置了圖形界限之后，可以開啟狀態欄上的捕捉功能，通過柵格點，可以將圖形界限直觀地顯示出來。
