中望CAD為用戶提供了多種點的樣式，用戶可以根據自己的需要設置當前的顯示樣式。默認設置下，點圖形會以一個小店來顯示出來。下面我們來介紹點樣式的設置步驟，之后小編對點的創建進行介紹，包括單點的創建和多點的創建。
【設置點樣式的步驟】

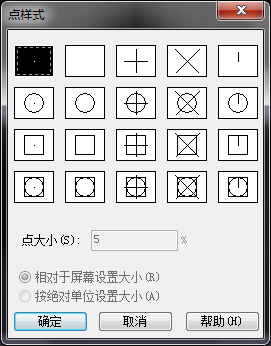

執行【格式】——【點樣式】命令，或者在命令行中輸入Ddptype并按回車鍵，打開一個對話框。
從對話框中我們可以看出，系統一共為用戶提供了20多種點樣式，在所需要的點樣式單擊，即可將此CAD點樣式設置為當前樣式。
在【點大小】文本框中輸入點的大小尺寸。其中，【相對于屏幕設置尺寸】單選按鈕表示按照屏幕尺寸的百分比顯示點；【按絕對單位設置尺寸】單項按鈕表示按照點的實際尺寸來顯示點。
單擊確定按鈕，繪圖區的點被更新。
【創建單點和多點】
【單點】命令一次可以繪制一個點對象。當繪制完單個點之后，系統自動結束詞命令，所繪制的點以一個小點的方式進行顯示，執行【單點】命令主要有以下幾種方式：
在繪圖菜單中選擇點按鈕。
在命令行輸入point或簡寫PO，按回車鍵。
【多點】命令可有連續創建多個點對象，直到按ESC鍵結束命令為止。執行方式是在繪制單點的基礎上，在命令行提示下選擇“多次（M）”。執行命令后，命令行會提示指定點的位置，以及繼續繪制點或按ESC鍵結束命令。
