CAD塊屬性管理器的使用
CAD塊屬性管理器這一命令用于對當前文件中的眾多屬性塊進行編輯管理，是一個綜合性的屬性塊管理工具。使用此工具，不但可以修改屬性的標記、提示以及屬性默認值等屬性的定義，還可以修改屬性所在的圖層、顏色、寬度以及重新定義屬性文字如何在圖形中顯示；另外還可以用來修改屬性塊各屬性值的顯示順序以及從當前屬性塊中刪除不需要的屬性內容。執行【塊屬性管理器】命令主要有以下方式。
在命令行中輸入BATTMAN并按回車鍵。

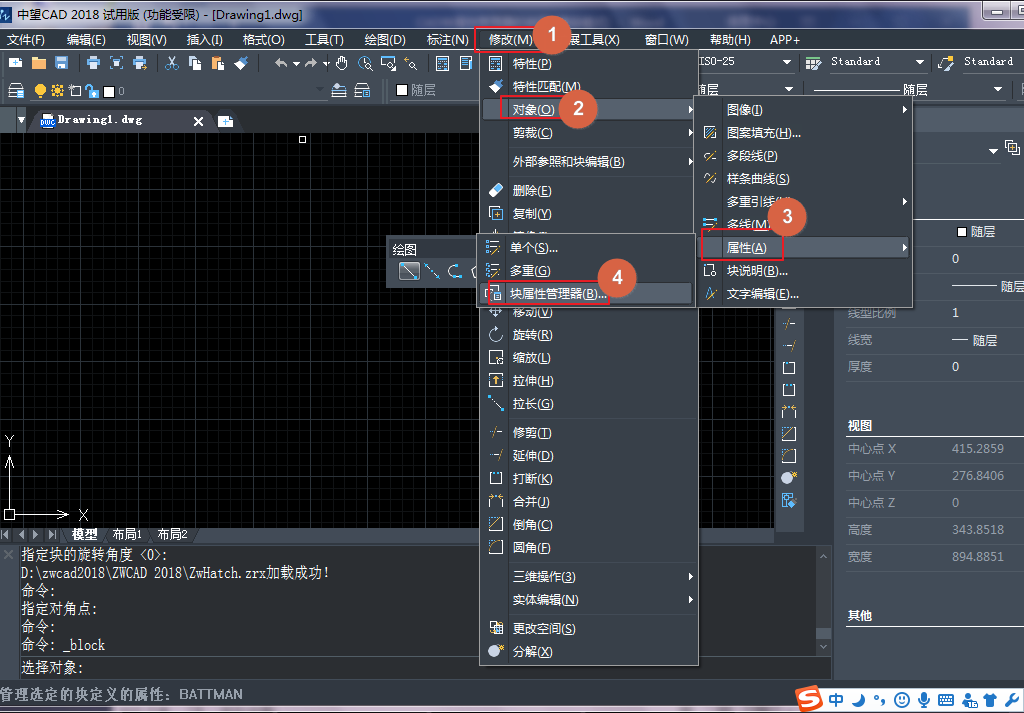

執行【修改】|【對象】|【屬性】|【塊屬性管理器】命令。

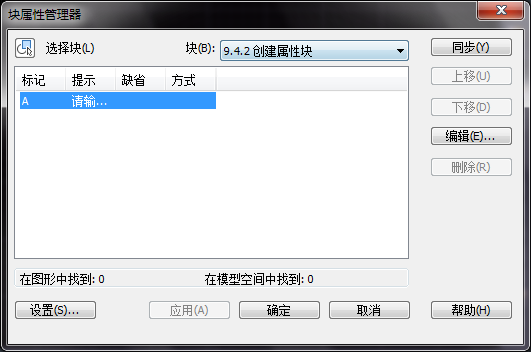

執行該命令后，打開塊屬性管理器對話框，用于對當前圖形文件中的所有屬性塊進行管理。在執行該命令時，在當前圖形文件中必須包含帶有屬性的圖塊。在塊屬性管理器對話框中包括如下選項：
【塊】文本框：此文本框用于顯示當前正在編輯屬性塊的名稱，單擊此下拉按鈕將其展開，在此下拉列表中列出了當前圖形中所有帶有屬性的圖塊的名稱，用戶可以選擇其中一個屬性塊將其設置為當前需要編輯的屬性塊。
在屬性列表框中列出了當前選擇塊的所有屬性定義，包括屬性的標記、提示、默認和模式等。在對話框底部的狀態欄中，都標有選擇的屬性塊在當前圖形和在當前布局中相應塊的總數目。
【同步】按鈕：用于更新已經修改的屬性，它不會影響在每個塊中指定給屬性的任何值。
【上移】和【下移】：用于修改屬性值的顯示順序。
【編輯】按鈕：用于修改屬性塊的各屬性。
【刪除】按鈕：用于刪除在屬性列表框中選中的屬性定義。對于僅具有一個屬性的塊，此按鈕不可用。
