CAD制圖初學入門之新建及保存文件
當用戶啟動中望CAD繪圖軟件后，系統會自動打開一個名為“drawing1.dwg”的繪圖文件。如果用戶需要重新創建一個繪圖文件，則需要執行【新建】命令。
執行此命令主要有以下集中方式。
·執行【文件】|【新建】命令。
·單擊【標準】工具欄中的新建按鈕。
·在命令行輸入new按enter鍵。
·按組合鍵Ctrl+n。
在命令行中輸入命令后，還需要按enter鍵，才可以激活該命令。

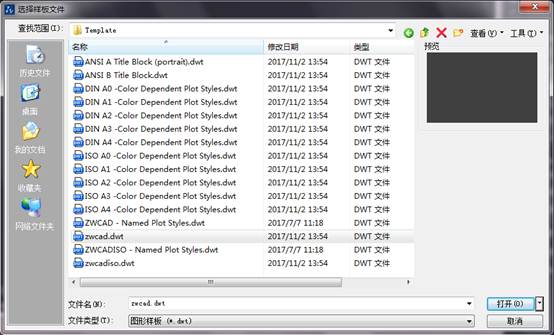

執行【新建】命令后，打開如圖所示的【選擇樣板】對話框。在此對話框中選擇 “zwcadiso.dwt”或“ZWCADISO - Named Plot Styles.dwt”圖形樣板文件后，單擊【打開】按鈕，即可創建一個具有公制單位的空白文件，并進入中望CAD默認設置的二維操作界面。
【保存】命令用于將繪制的圖形以文件的形式進行存儲。存儲的目的是為了方便以后查看、使用、修改或編輯等。

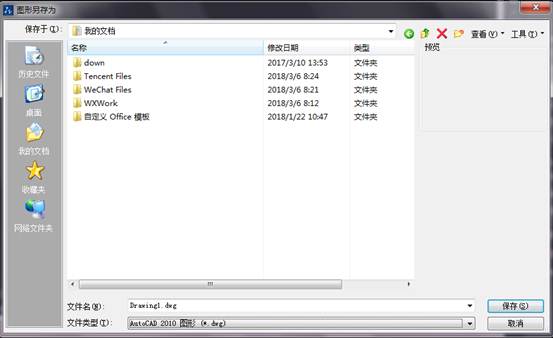

執行保存命令后，打開如圖所示的【圖形另存為】對話框，在此對話框中設置存儲路徑、文件名和文件類型后，單擊【保存】按鈕，即可將當前文件保存。
默認的存儲類型為“cad2010tuxing（*dwg）”,使用此種格式將文件保存后，只能被CAD2010及其以后版本的軟件打開。如果用戶需要在CAD2010以前的版本中打開此文件，必須使用低版本的文件格式進行保存。
