CAD中不計算比例值如何根據距離直接快速縮放
在CAD繪圖過程中經常會遇到圖形中已知一長度為A要縮放至長度為B，一般情況下，大家會計算出比例因子即B/A，但是有時候會遇到比例因子很不好計算的情況，這時可以用以下方法直接快速縮放。

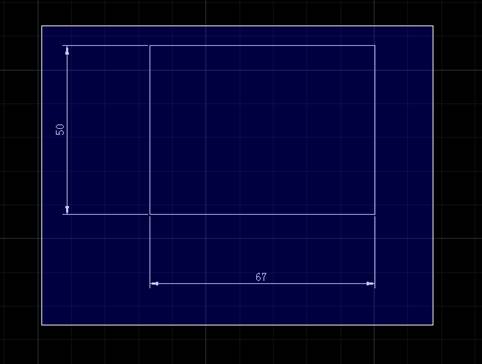

下圖中67X50的矩形要進行整體縮放，將長度67放大至123，寬度隨矩形整體同時縮放，比例因子為123/67，顯然口算很不方便，這時可以利用參數來計算，不用計算比例值一樣可以進行縮放。操作步驟如下：
在命令行中輸入SC，選擇要操作的對象。
此處不用輸入比例因子直接選擇參照R。
指定參照長度這里選擇長度為67的直線的兩個端點即可。
指定新長度這里輸入123。

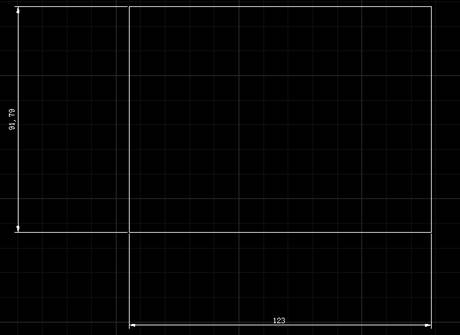

矩形縮放完成。
