CAD為什么填充之后看不到填充
在繪圖過程中，有時候填充時沒有錯誤提示，但填充之后填充卻不顯示，或者命名標注箭頭選擇的是實心箭頭，但圖中卻顯示為空心箭頭，如下圖所示。
這都是因?yàn)樘畛滹@示的變量設置為關閉了。
解決方法一：

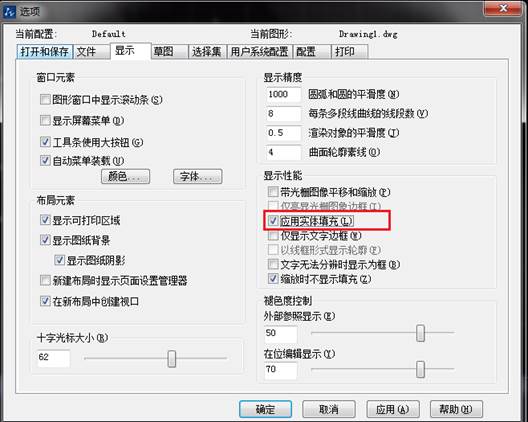

在命令行輸入OP，彈出選項對話框，在“顯示”選項卡中勾選“應用實體填充”。
解決方法二：
在命令行輸入FILL或FILLMODE，回車，輸入ON打開此變量即可。 在FILL變量設置完成后，需要輸入RE命令重生成圖形，填充才會恢復正常，如下圖所示。
