CAD如何控制圖形的打印線寬

無論建筑圖紙還是機械圖紙，打印輸出時圖形的線寬都是有區別的，打印的圖紙通常會加粗本專業的重點圖形，而一些輔助線和次要圖形則會用細線或虛線打印。例如建筑圖紙中的軸線、機械圖紙的中心線都會用虛線表示，建筑平面圖中會突出墻體、門窗等基本建筑構件，而到了電氣、暖通、給排水平面圖則需要突出線纜、管線和設備，墻和門窗則會打印成細線。

在CAD中提供了幾種控制打印線寬的方法，我們需要結合行業和圖紙的特點選擇最適合的方式。下面簡單總結一下在CAD中控制打印線寬的方法。

一、使用實體線寬來控制打印線寬

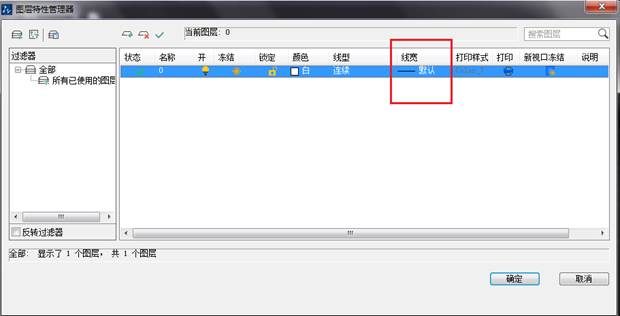

所謂“實體線寬”是給圖形設置的線寬。實體線寬最好通過圖層來設置，而圖形線寬直接用默認的（Bylayer 隨層）即可，這樣便于對圖形進行整體管理和后續修改。如下圖所示。



CAD如何控制圖形的打印線寬



如果需要某個圖層上的圖形使用不同線寬時，只能手動設置圖形的線寬了。選中圖形后，直接在工具欄中就可以設置。

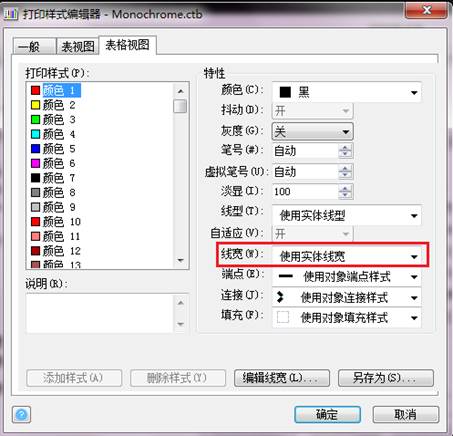

在圖中設置好線寬后，我們想按設置的線寬打印的話，必須選擇合適的打印樣式表文件，在打印樣式表中設置輸出線寬為“使用實體線寬”，否則設置的線寬也會被忽略。采用這種方式的好處是，在圖中設置好線寬后，使用CAD自帶的彩色或單色的CTB文件，默認設置都是“使用實體線寬”，不需要再做任何調整，直接輸出即可。



CAD如何控制圖形的打印線寬



線寬設置好之后，還要注意打印輸出顏色的設置，選擇合適的CTB文件。

二、利用多段線線寬來控制打印線寬

這種形式通常只在一些專業軟件中使用，例如專業軟件用多段線繪制電氣的線纜、給排水和暖通的管線，這樣可以保證無論設計人員用什么打印設置出圖，只要出圖比例是對的，線寬就能保證。這些軟件在繪圖前要設置出圖比例，在繪制線纜時寬度會自動乘以出圖比例來保證出圖效果，例如設置1:100出圖，線纜打印寬度設置為0.3，那軟件在繪制多段線時會自動將寬度設置30。
