CAD的追蹤捕捉方式怎么使用

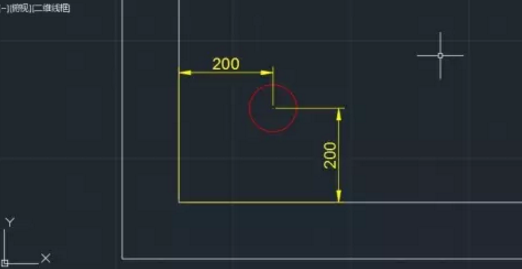

CAD提供的捕捉方式有十余種，但有些方式從對話框、快捷菜單中都找不到，比如追蹤（TRACK），這種方式在一些特殊定位下非常有用。例如我們繪制給排水圖紙時，要在墻角處布置一根立管，也就是距離墻角一定位置畫一個圓，如下圖所示。



CAD的追蹤捕捉方式怎么使用



在上面的例圖中，我們肯定要用墻角點進行定位，我們有兩種選擇，一是將圓畫在墻角處，然后再執行移動命令，設置墻角點為基點，然后輸入相對坐標@200,200，將圓移動到指定位置，如果用TRACK捕捉的話，我們直接在畫圓的時候就可以完成定位了，下面我們看一下操作。

1、  輸入C（CIRCLE）或在工具面板中單擊畫圓的按鈕，軟件會提示我們指定圓心或選擇其他方式。



2、  輸入TRACK或TK，回車，軟件會提示指定第一追蹤點。第一追蹤點就是定位的原始基點，將光標移動到墻角處，出現端點捕捉標記時單擊，將追蹤點定位到墻角處。



3、  軟件會提示下一點，按F8打開正交，橫向移動光標，輸入200，回車。



4、  此時跟蹤點已經到了距離墻角橫向距離200的位置，我們移動光標，可以看到出現一條豎線。 向上移動光標，輸入200，將跟蹤點向上移動200。



5、  命令仍繼續提示下一點，左右上下拖動光標，我們可以看到從跟蹤點會有一條橫線或豎線連接到光標上，表示我們可以繼續指定方向和距離，繼續定位跟蹤點。但目前的點已經滿足我們的要求，按回車或空格，完成跟蹤的操作，拖動光標，我們可以看到圓心已經準確地定位到了正確的位置。



6、輸入圓的半徑，例如50，就完成了圓的繪制。
