如何使用CAD繪制多線

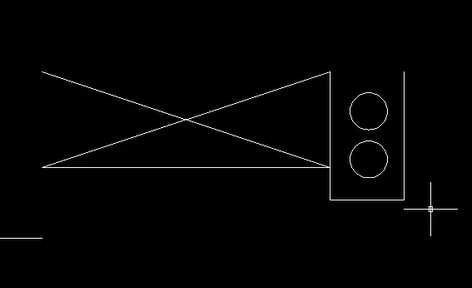

1、 執行打開命令（快捷鍵Ctrl+O），打開素材文件。
2、 輸入"ml"調用多線命令。
3、 選擇比例“S”選項，回車。
4、 輸入比例參數“240”，回車。
5、 選自對正“J”選項，回車。
6、 選擇無“Z”選項，回車。

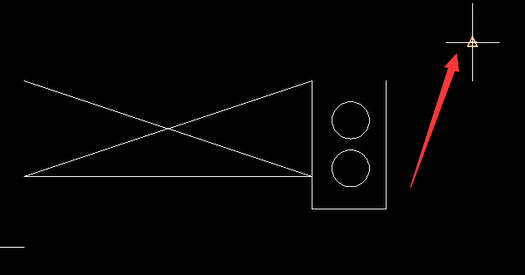

7、 捕捉右上方垂直直線的中點。
8、 按F10開啟極軸追蹤功能，向左移動鼠標，輸入多線參數“1520”，回車。
9、 向下移動鼠標，輸入多線參數“640”，回車。
10、多線繪制完成。
