CAD怎么標注斜線的長度
我們常用的CAD標注有“線性”、“對齊”、“角度”、“弧長”、“半徑”、“直徑”等，今天我們介紹怎么去標注斜線的長度。
1、 打開要標注的圖紙，如下圖所示。我們要標注圖中斜線的長度。

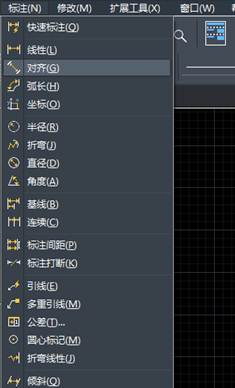

2、 首先在標注的下拉菜單中選擇“對齊”，對齊標注一般適用于斜線的標注。
3、 回到圖紙上，選擇要標注的斜線，先選擇斜線的一個端點，然后像拉直線一樣，從要標注的一端拉到另一端。
4、 確認尺寸放置位置，斜線標注成功。標注過程中注意將正交關閉，打開對象捕捉。
