CAD圖形界限如何設置

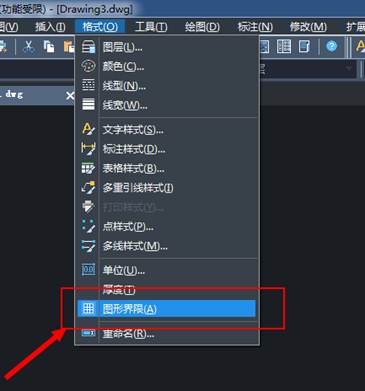

1、打開中望CAD，然后輸入limits的命令，再點擊格式——圖形界限，如下圖。
2、這時命令欄里會出現重新設置模型空間界限的說明，在下面的原坐標為（0.000,0.000）。看到這里我們直接按回車鍵就好。
3、按了回車鍵后，這時命令欄里出現指定左下角點（0.000,0.000），指定右上角點（420.0000,297.0000）。小編我打算設置成A3紙的大小，就在命令欄里輸入（297,420）數字。如圖：
4、輸入A3紙的尺寸（297,420）數字后，我們再按回車鍵。接著在命令欄里的命令處輸入英文字母z后再按回車鍵。如圖：
5、我們再在下面的命令欄處輸入英文字母a，意思指全部。然后再按Enter回車鍵。如下圖所示：
這時命令欄里會出現正在重生成模型7個字，說明A3紙大小的圖形界限設置完成。如下圖所示：
這樣就設置好了。
