CAD2019繪制平行四邊形的方法
在CAD中沒有直接繪制平行四邊形的命令，需要先繪制直線，然后通過修剪得出最終要設計的零件；
方法/步驟
打開CAD2019軟件后，新建一個圖檔文件，準備開始繪制平行四邊形；使用畫直線命令繪制出兩水平直線；

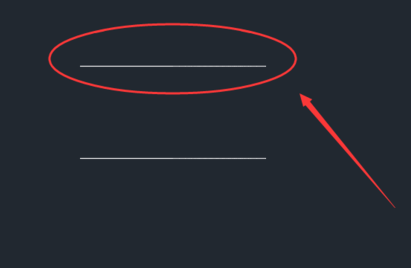

使用曲線偏移命令復制出第二條水平直線；（偏移快捷鍵是：O，在命令行鍵入O即進入偏移命令，輸入其數值，然后點要偏移的一則即可）
使用構造繪制45度的線，用來作平行四邊形的兩斜邊；（關于平行四邊形的角度，自己按圖紙要求給數值就好了，我這是演示，就以45度為例）

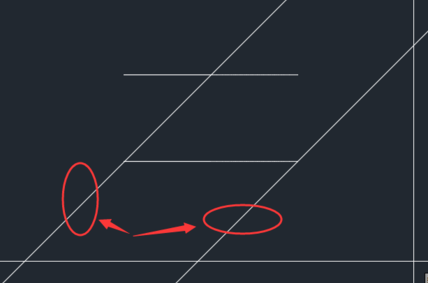

圖上有一個角沒有封閉，此時可以使用EX（延伸），對沒有封閉的開口部分，給封閉；使用延伸時，先選要延伸到的邊，然后再點需要延伸的線；

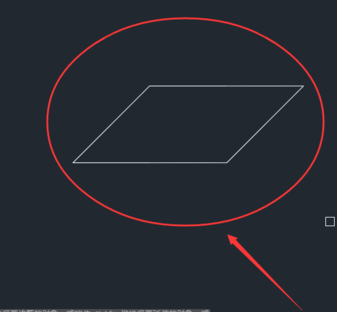

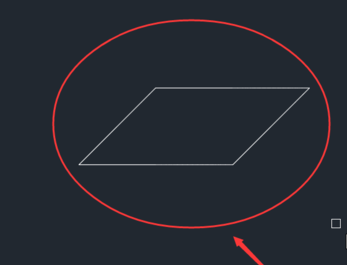

通過使用TR（修剪命令），剪掉多余、不需要的線，這樣一個平行四邊形的幾何圖形就繪制完成了。
以上就是CAD2019繪制平行四邊形的技巧教程，希望大家喜歡！
