機械制圖中標注深度的符號怎么繪制？ 我們在CAD繪圖中，經常會需要對實體的深度作標注，標示深度尺寸，那么如何用專業的符號表示深度，并在CAD圖檔中顯示呢？下面一起來看看CAD圖紙標注怎么添加深度符號的教程。
1、打開CAD軟件，新建一個空白文件，畫一條長20的線段，并標注一個尺寸。

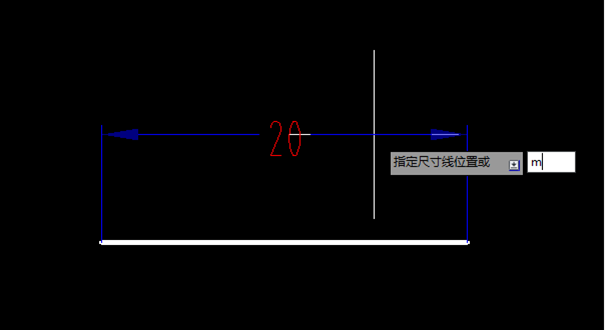

2、如下圖所示，輸入字母“m”，回車。
4、彈出“文字格式”對話框，在它的工具欄中找到“@”，點擊它，在它彈出的下拉菜單中找到“其他”，點擊它。
5、彈出了“字符映射表”，先選擇字體“AMGDT”，在出現的字符中找到深度符號。說明一下，這個字體也是一個一個的找的，看那個字體中有深度符號，就選擇哪個字體。
6、先鼠標左鍵雙擊深度符號，當它出現在“復制字符”框中時，用鼠標左鍵選中它，然后點擊“復制”按鈕。完成這些，這一步的操作就結束了。
7、回到了CAD的標注，在20前面直接“ctrl+v”，粘貼完畢。
8、如下圖所示，完成標注，這個標注中就有了深度符號，這個標注的意思就是深度20。
這樣圖紙標注中的深度符號就添加完成了，大家可以根據教程動手操作一下。
