CAD直徑與半徑標注的方法
CAD中標注的使用很多，當我們繪制了一份圖紙，沒有標注就不會完整。下面我們來學習一下圓形或圓弧標注半徑與直徑的方法，很簡單，適合新手學習，來看看下面的教程。

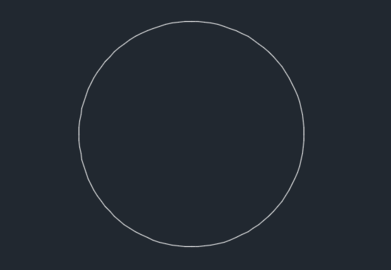

1、打開CAD軟件,點擊菜單欄的繪圖-圓選項,繪制一個圓形

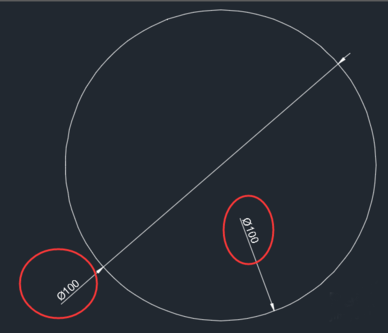

2、接著點擊標注-直徑，提示你選擇當前繪圖窗口內的圓，選擇圓，直徑標注完成
3、半徑標注與直徑標注其最基本的區別在于顯示的數值不一樣，半徑標注是以R開頭，而直徑標注是以直徑符號開頭，畫一段圓弧，點擊標注-半徑，

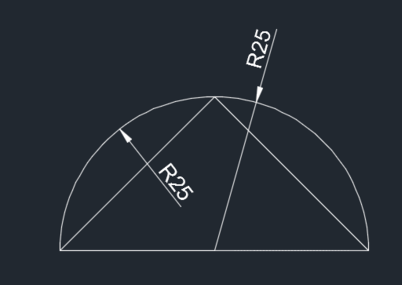

4、下圖是通過半徑標注得到的尺寸，請注意其與直徑標注的區分；
半徑與直徑標注其表達的尺寸雖說顯示不一樣，但其尺寸的大小是一樣的，以上就是CAD直徑與半徑標注方法講解。
