CAD 怎么繪制三角形內嵌花朵的圖形?
怎么用CAD畫一個三角形，而且里面有花多的圖形，同時求周長和陰影面積等操作呢？接下來請看小編給大家?guī)淼脑敿毥榻B。
1、打開CAD軟件，新建一個新文件。
2、繪制任意大小五邊形（有1頂點在五邊形豎直中心線上方）。
3、分別以五邊形的五個頂點為圓心，五邊形邊長的一半為半徑畫五個圓。

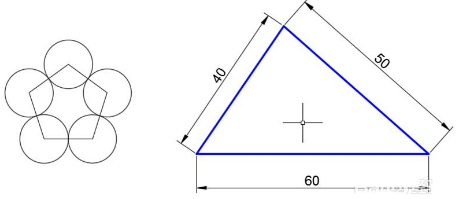

4、繪制邊長為40、50、60的三角形（位置可以隨意些，如下圖）。

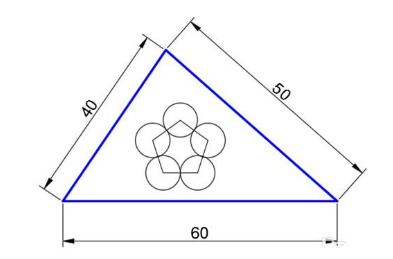

5、適當縮?。ɑ蚍糯螅┪暹呅渭拔鍌€圓（使其可以放在三角形內）并移動到三角形內。如下圖

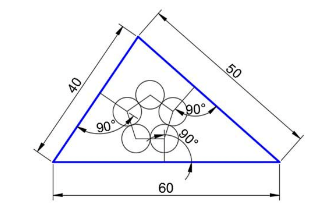

6、分別過五邊形左上角、右上角、右下角頂點做垂直三角形40長、50長、60長邊的垂直線。如下圖

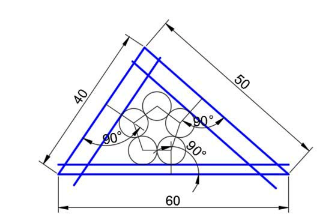

7、偏移（偏移方式為通過）三角形三條邊，偏移到上步驟畫的垂直線與圓的交點。如下圖

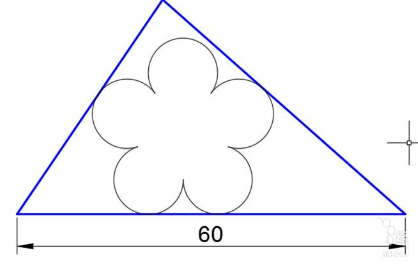

8、刪除多余線，修剪圖形，按三角形水平邊為60縮放整個圖形。
10、查詢所求尺寸，周長，面積。a=17.5964 b=20.3266 C=29.52 紅色曲線周長=117.5734 陰影面積=233.1049
以上就是CAD三角形內嵌花朵的操作方法，希望大家喜歡，請繼續關注中望CAD。
