CAD怎么畫馬路邊的小花池
有時候，我們?cè)隈R路邊會看到一些花池，應該如何利用CAD畫出花池的平面圖呢， 今天小編為大家?guī)懋嬹R路邊小花池的教程，感興趣的朋友可以繼續往下看。

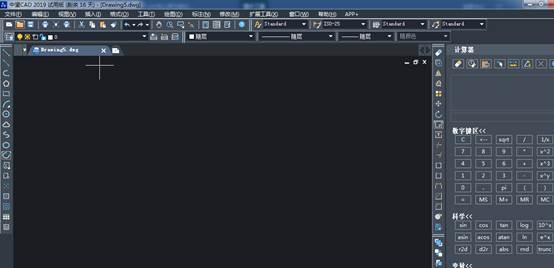

1.打開中望CAD軟件，進入到CAD的操作界面，如圖所示：
2.在該界面的左側找到直線工具，如圖所示：

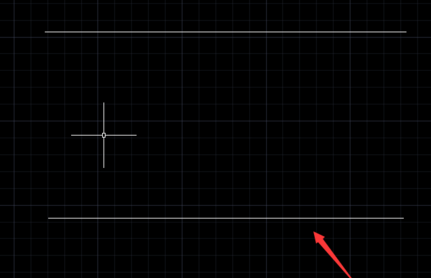

3.使用直線工具在繪圖區里繪制兩條平行的直線，作為花池的兩條邊，如圖所示：

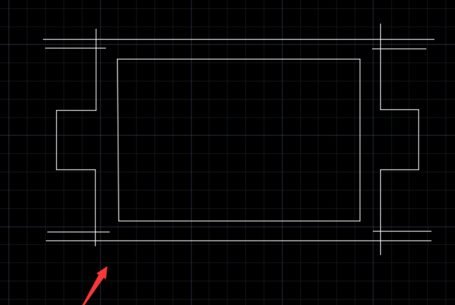

4.在使用直線工具畫出花池的內部結構，如圖所示：
5.再在右側找到修剪命令，如圖所示：
6.選擇修剪命令，將多余的線刪除，然后在左側找到圓弧工具

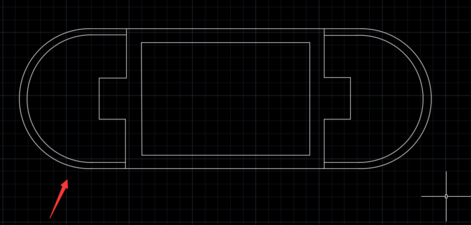

7.使用圓弧工具在花池的兩側分別畫出圓弧，如圖所示：
8.再在標注菜單里找到線性標注選項

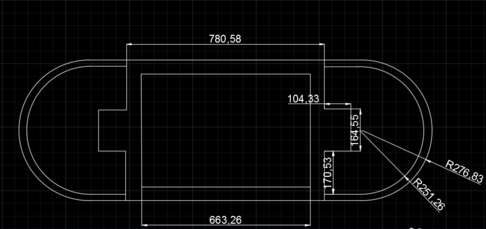

9.使用線性標注對直線部分進行標注，然后再在標注菜單里找到半徑標注，使用半徑標注對圓弧進行標注，這樣我們的馬路花池就畫好了，如圖所示：
