CAD如何設計座椅平面圖
CAD如何設計座椅平面圖？如果想要設計一款簡單的座椅平面圖，該如何操作呢？下面小編就為大家詳細介紹一下設計座椅平面圖的步驟。
1.正常啟動中望CAD2019版軟件，執行【文件】-【保存】菜單命令，將其保存為“平面座椅”文件。
2.執行“直線”命令（L）,在窗口視圖中連續繪制一條長度為18mm,332mm,18mm的水平橫線。

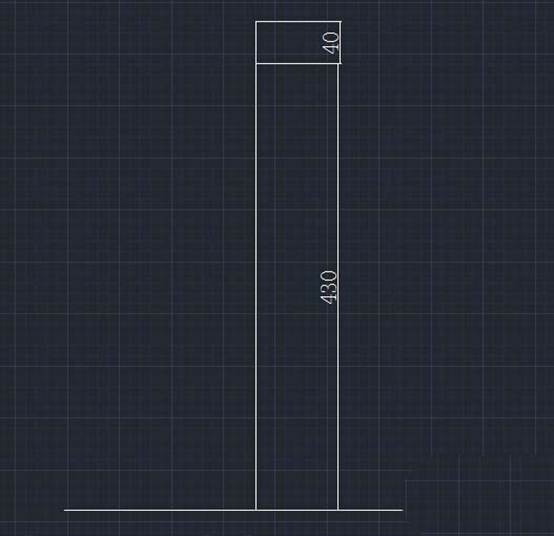

3． 執行“直線”命令（L），在水平直線的中點處繪制一條垂直線，長度依次為430mm和40mm。

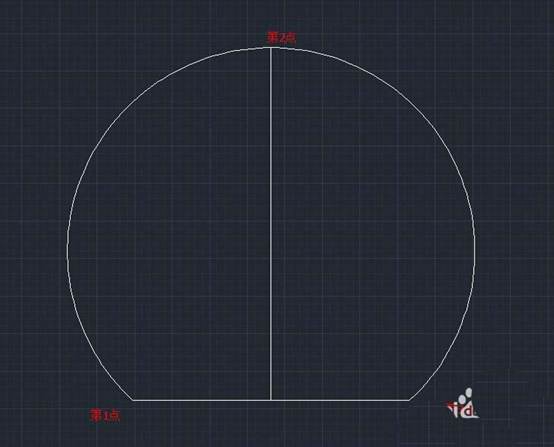

4.在菜單表中執行【繪圖】-【圓弧】-【三點（P）】命令，根據提示依次選擇繪制的直線上的3點，結果繪制出一個3點圓弧對象。

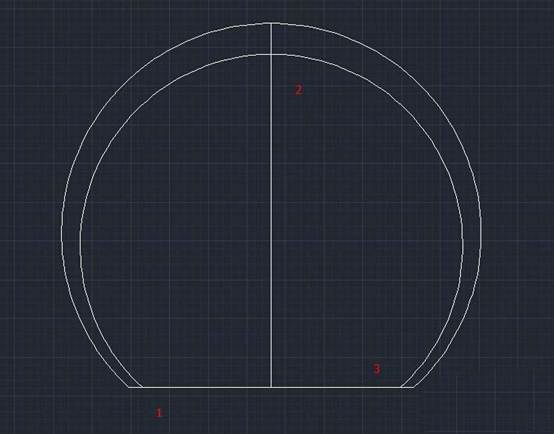

5.按空格鍵重復上一條命令，接著分別選擇3點來繪制外側的圓弧對象。

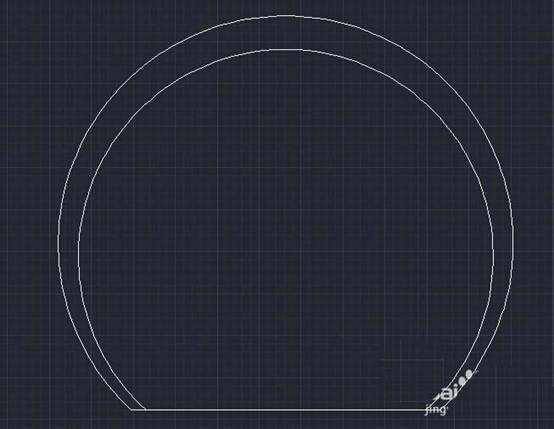

6.執行“刪除”命令（E），在選擇對象提示下選擇圖形中二條垂直線段，并按回車鍵結束，從而刪除垂直的線條，結果得到了平面座椅的圖形。
以上就是在中望CAD中快捷繪制座椅平面圖的操作方法，希望對大家有幫助！
