怎么用CAD室內繪制一扇門
室內設計經常會設計到門窗，如何設計一個簡易的一扇門呢？小編接下來為大家提供的詳細方法。
1. 首先,雙擊或者右鍵選擇打開中望CAD軟件。
2.
(1)以坐標點為原點，繪制1200，2000的矩形，并分解矩形。
(2)矩形的上左右線條往外偏置100個單位，繪制矩形的中點線。
(3)延伸偏置線條，如下圖所示。
3.
(1)繪制矩形，坐標（100，150），（400，1700）。
(2)鏡像矩形，鏡像上一步的矩形。

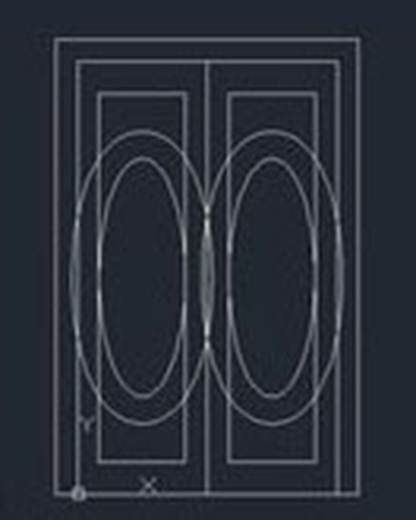

(3)繪制橢圓，長軸550，如下圖所示，并鏡像到另一邊。
4.
(1)將橢圓偏移124個單位。
(2)修建多余的邊線，如下圖所示。
(3)再次通過修剪命令，將內部的橢圓線條修剪。
5.
(1)圓心坐標（560，880），半徑25。
(2)繪制一條垂直直線120，復制圓，左右偏移中線10個單位。
(3)修剪線條并鏡像到另一邊。

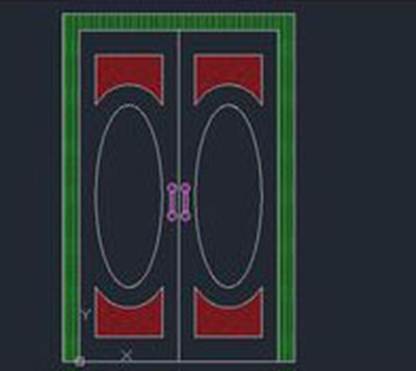

6. 最后，填充圖案，選擇線條、比例、角度、顏色。完成門的繪制。
